স্বয়ংক্রিয় Reclosing ক্ষুদ্রাকৃতি সার্কিট ব্রেকার

স্বয়ংক্রিয় রিক্লোজিং মিনিয়েচার সার্কিট ব্রেকার চীন ভিত্তিক দ্বারা সরবরাহ করা হয়েছে নির্মাতা Zhejiang Soutya New Energy LLC. এটি একটি ক্ষুদ্রাকৃতি সার্কিট বৈশিষ্ট্যযুক্ত প্রধান সুইচ হিসাবে ব্রেকার, একটি অতি-ছোট বুদ্ধিমান দিয়ে সজ্জিত একটি মাইক্রোপ্রসেসর সহ বৈদ্যুতিক অপারেটর। এটির ওভারভোল্টেজের জন্য ফাংশন রয়েছে, স্বয়ংক্রিয় সহ আন্ডারভোল্টেজ, ভোল্টেজের ক্ষতি এবং সময় বিলম্বের ক্রিয়াকলাপ ভোল্টেজ পুনরুদ্ধারের পরে পুনরায় সংযোগ। এটা প্রযুক্তিগত সঙ্গে মেনে চলে বিতরণ করা ফটোভোলটাইক গ্রিড-সংযুক্ত সার্কিট ব্রেকারগুলির জন্য নির্দিষ্টকরণ: GB/T 10963.1, IEC/EN 60898-1, এবং Q/GDW 1972।

চারিত্রিক

শর্ট সার্কিট সুরক্ষা
ওভার/আন্ডার/ভোল্টেজ সুরক্ষার ক্ষতি
ভোল্টেজ পুনরুদ্ধারের পরে
10kA রেট ব্রেকিং ক্ষমতা
স্বয়ংক্রিয় বন্ধ সময়: 7s-10s

প্রযুক্তিগত পরামিতি

অপারেটিং এনভায়রনমেন্ট

উচ্চতা: ≤2000m;
ইনস্টলেশন বিভাগ:Ⅱ、Ⅲ;
ইনস্টলেশন পদ্ধতি: এমবেডেড উল্লম্ব DIN রেল মাউন্টিং
দূষণ ডিগ্রী: 2.

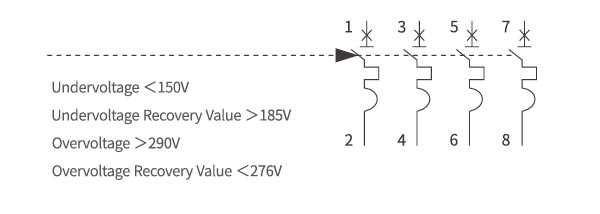

তারের ডায়াগ্রাম

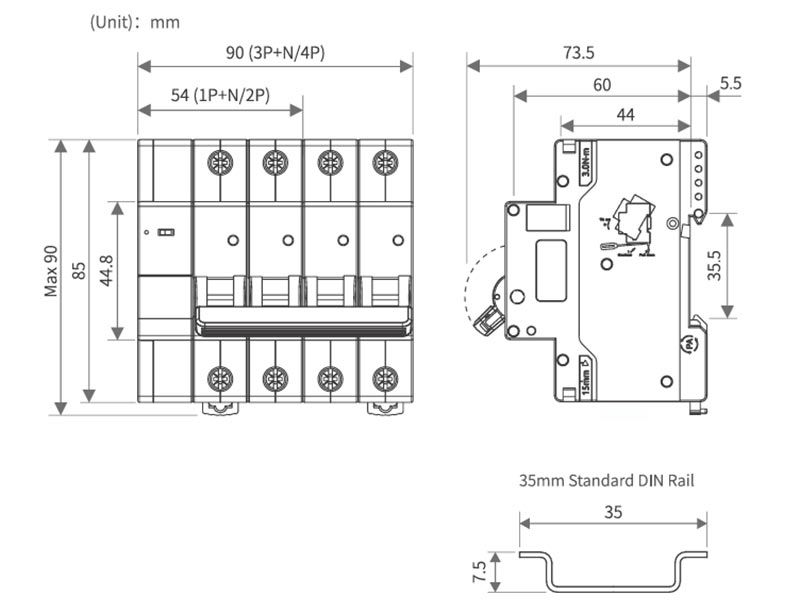

চেহারা এবং ইনস্টলেশন মাত্রা

অ্যাপ্লিকেশন দৃশ্যকল্প

1. ছাদ এবং C&I স্ট্রিং PV সিস্টেম

400 V/230 V, একক-ফেজ বা তিন-ফেজ আবাসিক এবং বাণিজ্যিক ছাদ অ্যারে; এসি জংশন বক্সের ভিতরে মাউন্ট করা হয় যা স্ট্রিংয়ের মধ্যে বসে থাকে বৈদ্যুতিন সংকেতের মেরু বদল এবং ওভারলোড দিতে ইউটিলিটি মিটার, শর্ট সার্কিট এবং স্বয়ংক্রিয় গ্রিড-ভোল্টেজ পুনরুদ্ধারের পরে পুনরায় বন্ধ করা হচ্ছে।

2. গ্রিড-টাই ইনভার্টার এসি আউটপুট

বৈদ্যুতিন সংকেতের মেরু বদল OEM-এর দ্বারা কারখানায় লাগানো 5-15 কিলোওয়াট এ স্ট্যান্ডার্ড এসি প্রটেক্টর হিসেবে একক-ফেজ বা 10-30 কিলোওয়াট তিন-ফেজ মডেল; 10 kA ব্রেকিং ক্ষমতা কভার ডিস্ট্রিবিউশন বোর্ডে দেখা উচ্চ সম্ভাব্য ফল্ট বর্তমান।

3. ডিস্ট্রিবিউটেড-এনার্জি মিটারিং বোর্ড

"PV মিটার বক্স" এর ভিতরে প্রধান বিচ্ছিন্ন/MCB ডিভাইস হিসাবে ব্যবহৃত হয় স্টেট-গ্রিড / চায়না সাউদার্ন পাওয়ার ইউটিলিটি স্ট্যান্ডার্ড; আন্ডার-ভোল্টেজ ট্রিপ <150 V এবং ওভার-ভোল্টেজ ট্রিপ > 290 V গ্যারান্টি স্বয়ংক্রিয় সংযোগ বিচ্ছিন্ন যখন গ্রিড অ্যান্টি-আইল্যান্ডিং উইন্ডোর বাইরে চলে যায়।

4. কার-পোর্ট এবং এগ্রিভোলটাইক স্ট্রিংস

আউটডোর কম্বাইনার পিলার যেখানে ম্যানুয়াল রিসেট অসুবিধাজনক; 20 000-চক্র যান্ত্রিক জীবন এবং -25 °C…+60 °C রেটিং রক্ষণাবেক্ষণ-মুক্ত, মৌসুমী অনুমতি দেয় অপারেশন

5. ছোট ব্যাটারি-ভিত্তিক স্টোরেজ সিস্টেম

এসি-কাপল্ড লি-আয়ন বা LiFePO₄ রেট্রোফিট; ব্রেকার ব্যাটারি-ইনভার্টারে খোলে ওভার-কারেন্ট এবং বিএমএস একবার স্বাভাবিক ভোল্টেজের সংকেত দিয়ে পুনরায় বন্ধ করে, নির্মূল করে গ্রাহক কল-আউট

6. রাস্তার আলো এবং ইভি চার্জিং কিয়স্ক

একই PV থেকে 32 A/40 A লাইটিং ব্রাঞ্চ বা লেভেল-2 চার্জার ফিড করে সার্কিট কমপ্যাক্ট 1P+N বা 3P+N 54 মিমি/90 মিমি পদচিহ্ন মূল্যবান ঘের সংরক্ষণ করে স্থান

7. খামার ও টেলিকম আশ্রয় বিতরণ

মোটর-চালিত পাম্প বা টেলিকমের জন্য আন্ডারভোল্টেজ সুরক্ষা প্রদান করে গ্রামীণ দুর্বল গ্রিড ভেঙে পড়লে রেকটিফায়ারগুলিকে অবশ্যই বন্ধ করতে হবে যখন লাইন পুনরুদ্ধার হয় তখন স্বয়ংক্রিয়ভাবে পুনরায় চালু হয় >185 V।

8. পোর্টেবল পিভি স্কিড এবং ভাড়া ইউনিট

উত্সব বা নির্মাণ সাইটের জন্য দ্রুত সেটআপ ভাড়া জেনারেটর; প্লাগ-এন্ড-প্লে রিক্লোজার প্রতিটি সময় গ্রিড বা ম্যানুয়াল হস্তক্ষেপ এড়ায় জেনসেট হেঁচকি
