পিভি মনিটরিং বক্স

SYCM7 PV মনিটরিং বক্স IP65 এনক্লোজার, চীন প্রস্তুতকারক Zhejiang Soutya New Energy LLC দ্বারা সরবরাহ করা, একটি অন্তর্ভুক্ত ফটোভোলটাইক এবং এনার্জি স্টোরেজ সিস্টেম মনিটরিং ম্যানেজমেন্ট প্ল্যাটফর্মের জন্য ডেডিকেটেড ডেটা কালেক্টর। এটি সক্ষম করে ইন্টারফেস একত্রীকরণ, প্রোটোকল রূপান্তর, ডেটা সংগ্রহ, ডেটা স্টোরেজ, কেন্দ্রীভূত পর্যবেক্ষণ, এবং কেন্দ্রীভূত ফটোভোলটাইক এবং এনার্জি স্টোরেজ সিস্টেমের মধ্যে বিভিন্ন ডিভাইসের রক্ষণাবেক্ষণ।

নেটওয়ার্কিং অ্যাপ্লিকেশন

ফটোভোলটাইক এবং এনার্জি স্টোরেজ সিস্টেমের জন্য প্রযোজ্য:

1. বিল্ট-ইন WLAN এর মাধ্যমে মোবাইল অ্যাপের মাধ্যমে কাছাকাছি-অন্তিম অপারেশন সমর্থন করে।
2.Rs485 এর মাধ্যমে নেটওয়ার্কিং সমর্থন করে:
- Huawei ইনভার্টার, PID, এবং অন্যান্য ডিভাইসের সাথে সংযোগ করে।
- তৃতীয় পক্ষের ইনভার্টার, পরিবেশগত পর্যবেক্ষণ যন্ত্র, বক্স সাবস্টেশন (STS) এবং মিটারের সাথে সংযোগ করে স্ট্যান্ডার্ড মডবাস-আরটিইউ প্রোটোকল। - DL/T645 প্রোটোকল ব্যবহার করে মিটারের সাথে সংযোগ করে।
- স্ট্যান্ডার্ড IEC103 প্রোটোকল ব্যবহার করে ডিভাইসগুলির সাথে সংযোগ করে।
3. ইনভার্টার, স্মার্ট এনার্জি স্টোরেজ কন্ট্রোলার (স্মার্ট পিসিএস), বুদ্ধিমান সংযোগ করতে ইথারনেটের মাধ্যমে নেটওয়ার্কিং সমর্থন করে স্ট্রিং এনার্জি স্টোরেজ সিস্টেম, MBUS CCO, এবং STS।
4. Huawei ইনভার্টার এবং PID-PVBOX সংযোগ করতে MBUS নেটওয়ার্কিং সমর্থন করে যা MBUS যোগাযোগ সমর্থন করে।
5. নির্ভরযোগ্য ট্রান্সমিশনের জন্য ডুয়াল-প্লেন অপ্রয়োজনীয় নেটওয়ার্কিং সমর্থন করে।
6. ম্যানেজমেন্ট সিস্টেমের সাথে সংযোগ সমর্থন করে:
- তারযুক্ত বা ওয়্যারলেস নেটওয়ার্কের মাধ্যমে Modbus-TCP প্রোটোকল ব্যবহার করে ম্যানেজমেন্ট সিস্টেম বা তৃতীয় পক্ষের ডিভাইসের সাথে সংযোগ করে।
- স্থানীয় এলাকা নেটওয়ার্কে তারযুক্ত নেটওয়ার্কের মাধ্যমে IEC104 প্রোটোকল ব্যবহার করে ম্যানেজমেন্ট সিস্টেম বা তৃতীয় পক্ষের ডিভাইসগুলির সাথে সংযোগ করে।
- ওয়্যার্ড নেটওয়ার্কের মাধ্যমে GOOSE প্রোটোকল ব্যবহার করে ম্যানেজমেন্ট সিস্টেম বা তৃতীয় পক্ষের ডিভাইসের সাথে সংযোগ করে।

দ্রষ্টব্য:
IEC104 প্রোটোকল ব্যবহার করে ম্যানেজমেন্ট সিস্টেমের সাথে সংযোগ করতে 4G/3G/2G বা LTE প্রাইভেট নেটওয়ার্কের মাধ্যমে নেটওয়ার্কিং সমর্থন করে না।

সাধারণ নেটওয়ার্কিং পরিস্থিতি

ফাইবার রিং নেটওয়ার্কিং, ফাইবার স্টার নেটওয়ার্কিং এবং ইথারনেট স্টার নেটওয়ার্কিং সমর্থন করে।

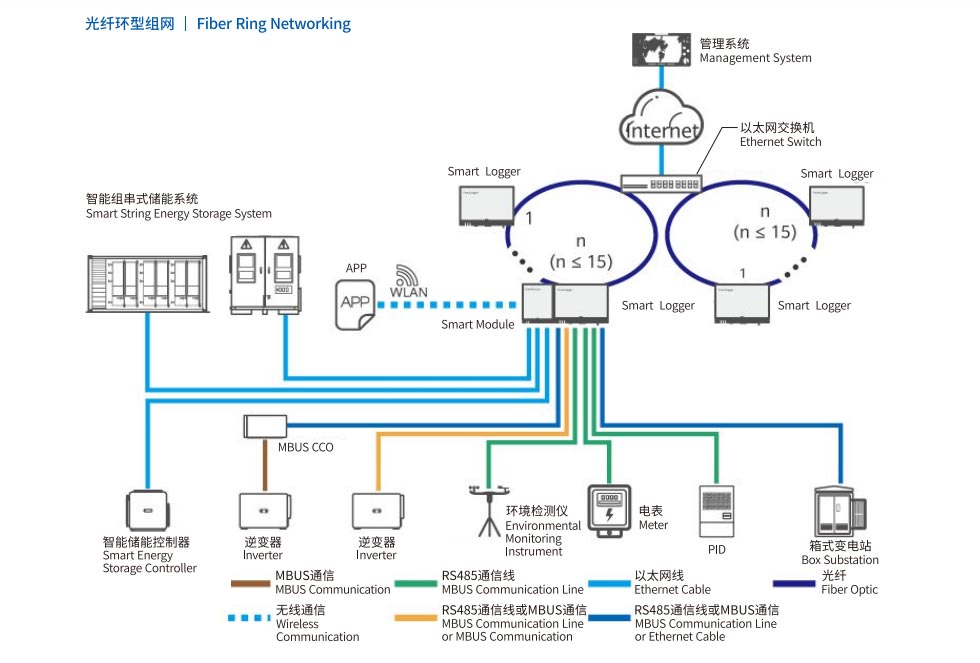

1.ফাইবার রিং নেটওয়ার্কিং

দ্রষ্টব্য:
SmartLoggers দ্বারা গঠিত ফাইবার রিং নেটওয়ার্ক 15টি SmartLoggers পর্যন্ত সংযোগ করতে পারে, যার প্রতিটিতে সংযোগ করতে পারে ইনভার্টার, পরিবেশ পর্যবেক্ষণ যন্ত্র, মিটার এবং অন্যান্য ডিভাইস।
ফাইবার সুইচটি অবশ্যই স্ট্যান্ডার্ড RSTP প্রোটোকল সমর্থন করবে এবং সক্ষম হবে। সুইচ এর ব্রিজের অগ্রাধিকারের চেয়ে বেশি সেট করুন SmartLogger-এর 0x8000 (প্রস্তাবিত: 0x7000; মান যত কম, সেতুর অগ্রাধিকার তত বেশি)। কনফিগারেশন RSTP এবং সেতু অগ্রাধিকারের জন্য পদ্ধতি প্রস্তুতকারকের সাথে পরামর্শ করা উচিত। যদি সুইচ আরএসটিপি সমর্থন না করে, তাহলে ফাইবার রিং নেটওয়ার্ককে একটি চেইন বা স্টার টপোলজিতে রূপান্তর করতে হবে।
একাধিক ফাইবার রিং নেটওয়ার্ক একটি ইথারনেট সুইচের মাধ্যমে একত্রিত করা যেতে পারে এবং তারপর ম্যানেজমেন্ট সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।

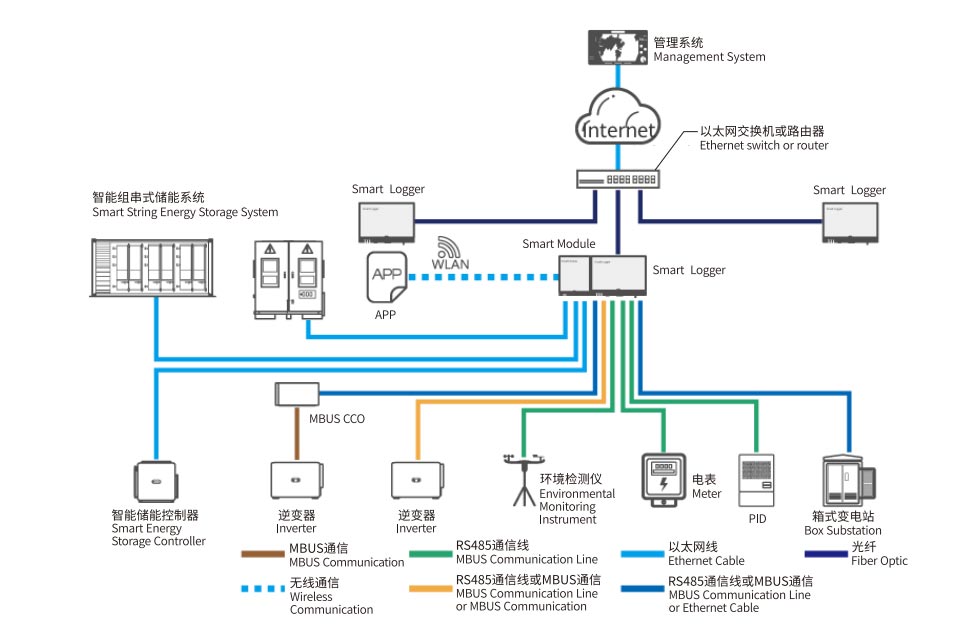

2.ফাইবার বা ইথারনেট স্টার নেটওয়ার্কিং

দ্রষ্টব্য:
একাধিক SmartLoggers একটি ইথারনেট সুইচের মাধ্যমে একত্রিত করা যেতে পারে এবং তারপর ম্যানেজমেন্ট সিস্টেমের সাথে সংযুক্ত করা যেতে পারে।
ফাইবারের মাধ্যমে ইথারনেট সুইচের সাথে SmartLoggers সংযোগ করার সময়, সর্বাধিক যোগাযোগের দূরত্ব 12 কিলোমিটার (এর সাথে ঐচ্ছিক 100 Mbps অপটিক্যাল মডিউল) বা 10 কিলোমিটার (ঐচ্ছিক 1 Gbps অপটিক্যাল মডিউল সহ); যখন ইথারনেটের মাধ্যমে সংযুক্ত থাকে তারের, সর্বোচ্চ দূরত্ব হল 100 মিটার।
SmartLogger 4G/3G/2G এবং LTE প্রাইভেট নেটওয়ার্ক সহ ওয়্যারলেস নেটওয়ার্কিং সমর্থন করে।

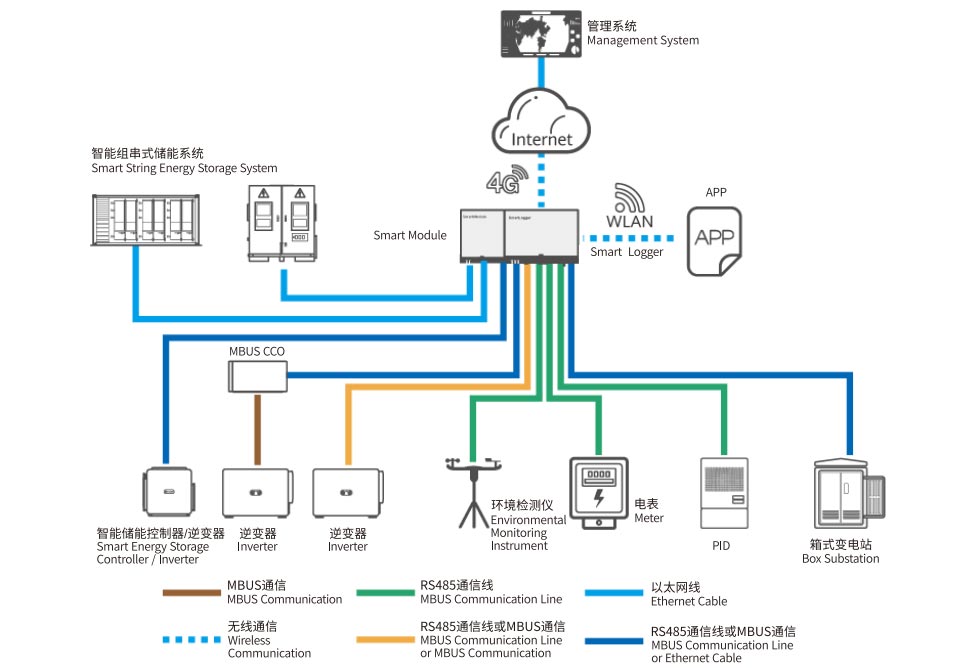

3.4G নেটওয়ার্কিং

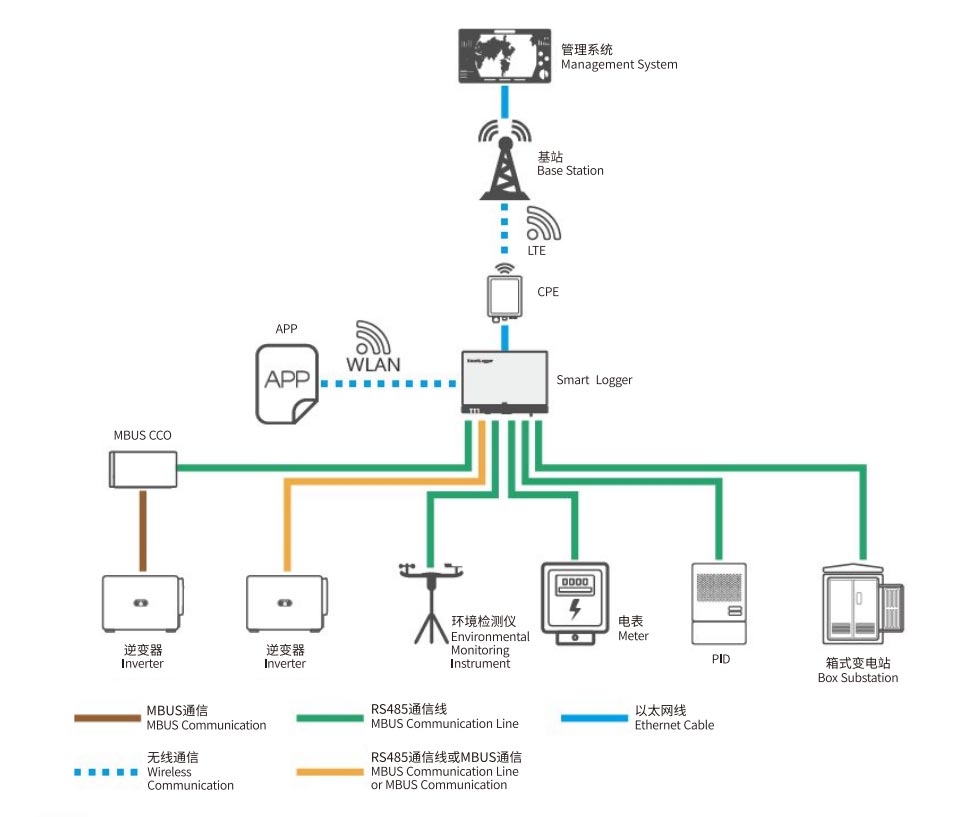

4.LTE প্রাইভেট নেটওয়ার্ক নেটওয়ার্কিং

দ্রষ্টব্য:
SmartLogger এর WAN পোর্ট একটি POE মডিউল এবং একটি POE বৃদ্ধির মাধ্যমে CPE (গ্রাহক-প্রাঙ্গণ সরঞ্জাম) এর সাথে সংযোগ করে রক্ষাকারী
SmartLogger এর IP ঠিকানা এবং CPE এর IP ঠিকানা একই সাবনেটের মধ্যে সেট করতে হবে।
