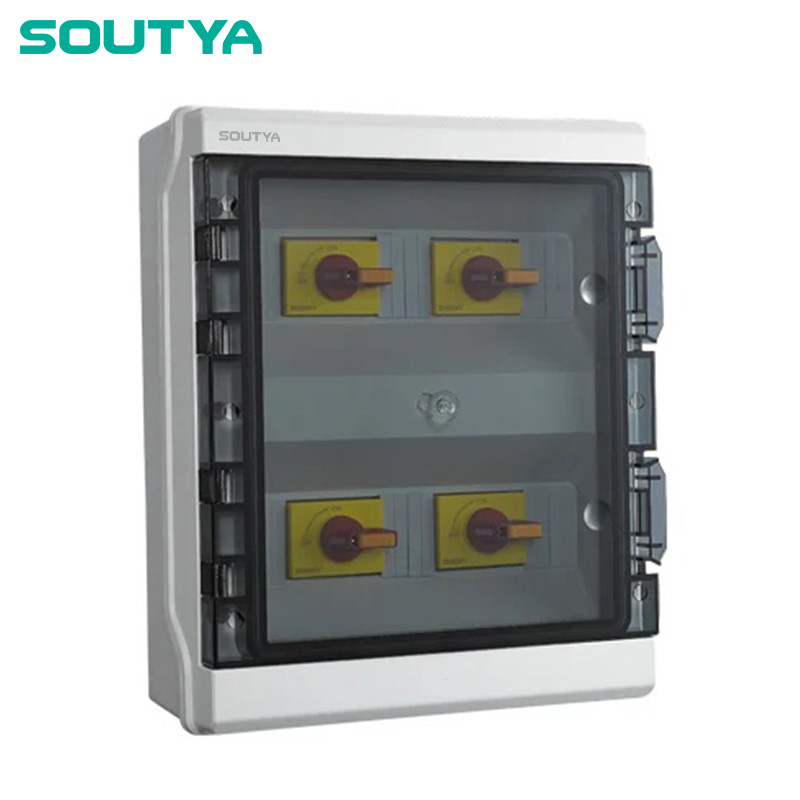

ডিসি আইসোলেটর বক্স IP65 ঘের তিনটি স্ট্রিং

1000V ডিসি আইসোলেটর বক্স আইপি65 এনক্লোজার থ্রি স্ট্রিং, চীন প্রস্তুতকারক ঝেজিয়াং সাউত্যা নিউ এনার্জি এলএলসি সরবরাহ করেছে, একটি ডেডিকেটেড ম্যানুয়াল-আইসোলেশন ইউনিট যা সাধারণত বৃহত্তর বাণিজ্যিক ছাদে, কৃষি-গ্রিনহাউস বা মাঝারি-স্কেলের গ্রাউন্ড-মাউন্ট করা কেডব্লিউ 0-এর উপরে স্থাপন করা হয়।
▶ কনফিগারেশন: 3টি খাঁচা-টাইপ ডিসি আইসোলেটর সুইচ।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

ডিসি আইসোলেটর বক্স IP65 ঘের তিনটি স্ট্রিং, চীন দ্বারা সরবরাহ করা হয়েছে নির্মাতা Zhejiang Soutya New Energy LLC, একটি 1000 V DC ফটোভোলটাইক বিচ্ছিন্নতা ইউনিট একটি UV-প্রতিরোধী পলিকার্বোনেট হাউজিং এবং সঙ্গে নির্মিত দীর্ঘস্থায়ী বহিরঙ্গন কর্মক্ষমতা জন্য IP65-রেট sealing. ঘের তিনটি খাঁচা-টাইপ রোটারি ডিসি আইসোলেটর সুইচ রয়েছে যা সরবরাহ করে দৃশ্যমান বিরতি বিচ্ছিন্নতা এবং রক্ষণাবেক্ষণ নিরাপত্তা, যখন কারখানা-তারের ইতিবাচক, নেতিবাচক এবং PE বাসবার নির্ভরযোগ্য গ্রাউন্ডিং ধারাবাহিকতা নিশ্চিত করে। ট্রিপল-স্ট্রিং পিভি সাব-অ্যারেগুলির জন্য ইঞ্জিনিয়ারড, এটি প্রয়োজনীয় ম্যানুয়াল সরবরাহ করে কোনো ওভার-কারেন্ট বা একীভূত না করেই বিচ্ছিন্নতা এবং সমতুল্য বন্ধন সার্জ-সুরক্ষা উপাদান।

প্রযুক্তিগত পরামিতি

পরামিতি বিভাগ	প্যারামিটার আইটেম	মান/স্পেসিফিকেশন
বৈদ্যুতিক বৈশিষ্ট্য	রেট ইনসুলেশন ভোল্টেজ (Ui)	1 000 V DC
	প্রচলিত মুক্ত-বায়ু তাপ প্রবাহ (Ith)	32 ক
	রেটেড ইম্পালস সহ্য ভোল্টেজ (Uimp)	8 কেভি
	রেট করা স্বল্প সময়ের বর্তমান সহ্য করা (Icw)	780 A (1 s)
	রেট শর্ট সার্কিট তৈরি ক্ষমতা	1 200 এ
	ব্যবহার বিভাগ (IEC 60947-3)	DC-PV1 / DC-PV2
	রেট করা অপারেশনাল কারেন্ট @ 1 000 V DC	16 A (DC-PV1) / 10 A (DC-PV2)
	প্রতি সুইচ খুঁটি সংখ্যা	4 P (ডাবল-ব্রেক, ≥ 8 মিমি ব্যবধান)
	প্রতিরোধের সাথে যোগাযোগ করুন	≤ 3 mΩ
	পোলারিটি	অ-পোলারিটি (দ্বিমুখী)
	টার্মিনাল ক্ষমতা	4 – 10 mm², M4 স্ক্রু, 1.2 – 1.8 Nm
	যান্ত্রিক জীবন	10 000 অপারেশন
যান্ত্রিক এবং পরিবেশগত	ঘের সুরক্ষা	IP66
	অপারেটিং তাপমাত্রা	-40 °C থেকে +85 °C
	স্টোরেজ তাপমাত্রা	-40 °C থেকে +85 °C
	দূষণ ডিগ্রী	3
	ওভার-ভোল্টেজ বিভাগ	III
	শিখা-প্রতিরোধী গ্রেড	UL 94-V0 পলিকার্বোনেট
	তারের শৈলী	টানেল-টাইপ ক্ল্যাম্প, রোটারি হ্যান্ডেল
সাধারণ বিশেষ উল্লেখ	কনফিগারেশন	3 × 4-পোল আইসোলেটর সুইচ, প্রি-ওয়ার্ড +/–/PE বাসবার
	আবেদন	3-স্ট্রিং PV সাব-অ্যারে ≤ 30 kW @ 1 000 V DC
	সম্মতি	IEC 60947-3, CE

অ্যাপ্লিকেশন দৃশ্যকল্প

1. বড় আবাসিক এবং ছোট C&I ছাদ

15-25 কিলোওয়াট বাড়ি বা অফিসের জন্য উপযুক্ত যা একটি থেকে তিনটি পিভি স্ট্রিং চালায় বৈদ্যুতিন সংকেতের মেরু বদল ইনভার্টারের পাশে স্লিম IP65 বক্স বোল্ট, তিনটি বসানো হাতের নাগালে লকযোগ্য আইসোলেটর যাতে বাড়ির মালিকরা প্রতিটি স্ট্রিং ভেঙে ফেলতে পারে প্যানেল পরিষ্কার করার আগে বা বৈদ্যুতিন সংকেতের মেরু বদল করার আগে দৃশ্যত।

2. কৃষি-গ্রিনহাউস পিভি (20-30 কিলোওয়াট)

আর্দ্র, রাসায়নিক-ভারী গ্রীনহাউস ছাদের জন্য নির্মিত। তিনটি রোটারি আইসোলেটর বসে একটি UV-স্থিতিশীল IP65 শেলে, কৃষকদের কাচের জন্য একটি উপসাগরে শক্তি মেরে দিতে দেয় ওয়াশিং বা ফসলের কাজ করার সময় সিস্টেমের বাকি অংশগুলি ভেন্ট ফ্যানগুলিকে চালু রাখে।

3.কারপোর্ট এবং ক্যানোপি সোলার (≤ 30 কিলোওয়াট)

কার-পোর্ট অ্যারেগুলি সাধারণত তিনটি প্রতিসম স্ট্রিংয়ে বিভক্ত হয়। দ পাম-আকারের আইসোলেটর বক্স একটি কলামে স্ট্র্যাপ, ইনস্টলারদের একটি প্রদান করে কোড-সম্মত, স্থানীয় বিচ্ছিন্নতা বিন্দু উভয় মডিউল এবং বৈদ্যুতিন সংকেতের মেরু বদল - কোন অতিরিক্ত সংযোগ বিচ্ছিন্ন প্রয়োজন.

4. মাঝারি-স্কেল গ্রাউন্ড-মাউন্ট ব্লক (30 কিলোওয়াট ব্লক)

ডিজাইনাররা 90-100 মডিউলগুলিকে MPPT প্রতি তিনটি স্ট্রিংয়ে ভাগ করে; প্রতি এক বক্স ব্লক স্ট্রিং-লেভেল আইসোলেশন প্রদান করে, ফল্ট-ফাইন্ডিং এবং ইনভার্টার তৈরি করে পুরো সারি হাঁটা ছাড়া দ্রুত অদলবদল.

5.DC/DC অপটিমাইজার সার্কিট

যখন অপ্টিমাইজার ব্যবহার করা হয়, প্রতিটি জোতা এখনও একটি ম্যানুয়াল সংযোগ বিচ্ছিন্ন করা প্রয়োজন। দ অপ্টিমাইজার ট্রাঙ্ক এবং কেন্দ্রীয় বৈদ্যুতিন সংকেতের মেরু বদল মধ্যে তিন-সুইচ বক্স পার্ক, একটি একক ভিতরে দ্রুত-শাটডাউন এবং বিচ্ছিন্নতার নিয়ম পূরণ করা, লক করা যায় ঘের

Zhejiang Soutya New Energy LLC
