1000V ডিসি কম্বাইনার বক্স 2 ইন 1 আউট আইসোলেটর টাইপ

1000V ডিসি কম্বাইনার বক্স 2 ইন 1 আউট আইসোলেটর প্রকার, চীন সরবরাহ করেছে নির্মাতা Zhejiang Soutya New Energy LLC, একটি 1000 V DC ফটোভোলটাইক কঠোর-ছাদ এবং ক্ষেত্রের অবস্থার জন্য নির্মিত সমষ্টি ইউনিট। দ UV-স্থিতিশীল পলিকার্বোনেট ঘের ধুলো এবং ব্লক করতে IP65 সিলিং বহন করে ড্রাইভিং বৃষ্টি, যখন একটি একক, সামনে-চালিত খাঁচা-টাইপ রোটারি ডিসি আইসোলেটর লক-আউট/ট্যাগ-আউট নিরাপত্তার জন্য দৃশ্যমান-ব্রেক বিচ্ছিন্নতা প্রদান করে। অভ্যন্তরীণভাবে, দুটি পিভি স্ট্রিং পৃথকভাবে চারটি ডিসি ফিউজ হোল্ডারের মাধ্যমে মিশ্রিত হয় (দুটি প্রতি স্ট্রিং), এবং একটি ক্লাস II ডিসি সার্জ প্রোটেক্টিভ ডিভাইস (SPD) ক্ল্যাম্প প্ররোচিত বাজ ক্ষণস্থায়ী ফ্যাক্টরি-ওয়ার্ড ইতিবাচক, নেতিবাচক এবং PE বাসবার নির্ভরযোগ্য গ্রাউন্ডিং ধারাবাহিকতা বজায় রাখুন, বাক্সটিকে অপরিহার্য করে তোলে 2 পর্যন্ত ছোট সাব-অ্যারের জন্য ম্যানুয়াল-আইসোলেশন এবং ইকুপোটেন্সিয়াল-বন্ডিং হাব × 15 একটি ইনপুট।

প্রযুক্তিগত পরামিতি

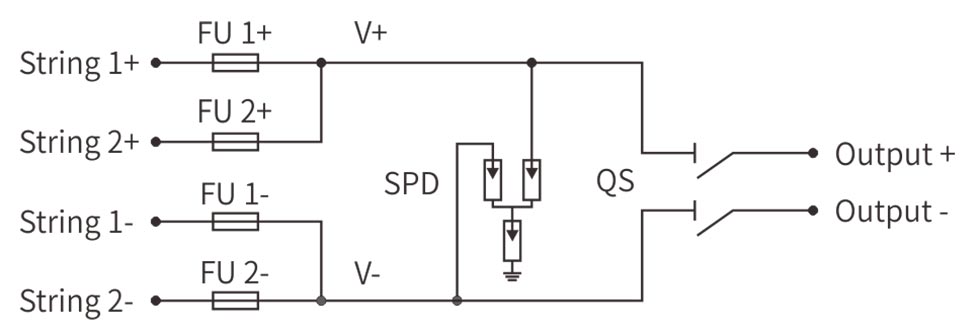

তারের ডায়াগ্রাম

অ্যাপ্লিকেশন দৃশ্যকল্প

1.PV স্ট্রিং একত্রীকরণ - ছোট ছাদের অ্যারে

মডিউলের নীচে বা প্যারাপেটের দেয়ালে স্থির, বাক্সটি দুটি পিভি স্ট্রিংকে একত্রিত করে একটি একক 1000 V DC ফিডে। চারটি ফিউজ হোল্ডার (প্রতি স্ট্রিং দুটি) দেয় পৃথক স্ট্রিং ওভার-কারেন্ট সুরক্ষা, যখন ক্লাস II SPD ক্ল্যাম্প কাছাকাছি বজ্রপাত থেকে প্ররোচিত surges. একটি সামনে-চালিত খাঁচা-টাইপ রোটারি আইসোলেটর দৃশ্যমান-ব্রেক লক-অফ প্রদান করে, নিরাপদ বৈদ্যুতিন সংকেতের মেরু বদল রক্ষণাবেক্ষণের অনুমতি দেয় ছাদ-শীর্ষ এক্সপোজার ছাড়া।

2. কৃষি ডিসি ফিডার - সেচ এবং পশুসম্পদ ব্যবস্থা

পাম্প হাউস বা শস্যাগার মাউন্টে দেওয়ালে মাউন্ট করা, ইউনিট সৌর-উত্পাদিত সরবরাহ করে ডিসি থেকে ব্রাশ-লেস পাম্প এবং মিল্কিং ইকুইপমেন্ট। IP65 সিলিং শস্য বাদ দেয় ধুলো এবং উচ্চ-চাপ ওয়াশ-ডাউন জল, এবং আইসোলেটর কৃষকদের ভাঙতে দেয় উভয় খুঁটি সঙ্গে সঙ্গে মৌসুমী সরঞ্জাম চেক বা বেল্ট প্রতিস্থাপন আগে.

3. দূরবর্তী টেলিকম আশ্রয়কেন্দ্র - জটিল যোগাযোগ শক্তি

টাওয়ার যৌগগুলির ভিতরে অবস্থিত, কম্বাইনারটি ডিসি বাসবারগুলিকে সেই শক্তি প্রদান করে৷ রেডিও হেড এবং ব্যাটারি ব্যাঙ্ক। SPD সংবেদনশীল RF ইলেকট্রনিক্স রক্ষা করে ক্ষণস্থায়ী ওভার-ভোল্টেজের বিরুদ্ধে, যখন বিচ্ছিন্নকারী স্থানীয় হিসাবে কাজ করে টাওয়ার আর্থিং পরিমাপ বা টেকনিশিয়ানদের জন্য সংযোগ বিচ্ছিন্ন করুন সংশোধনকারী অদলবদল

4. আবাসিক ক্লাস্টার অ্যারে - অ্যাপার্টমেন্ট ব্লক পিভি শাখা

মিটার আলমারি বা অ্যাটিক trusses মধ্যে ইনস্টল করা, ঘের একটি শেয়ার্ড ইনভার্টারের জন্য দুটি মডিউল স্ট্রিং একত্রিত করে। অগ্নি-প্রতিরোধী পলিকার্বোনেট এবং স্ট্রিং-লেভেল ফিউজিং জনবহুল ভবনে নিরাপত্তা বাড়ায়, এবং বিচ্ছিন্নকারী জরুরী প্রতিক্রিয়াকারীদের একটি একক লেবেলযুক্ত পয়েন্ট দেয় একটি অগ্নি ইভেন্টের সময় DC পাশ বিচ্ছিন্ন করুন।

5. ইন্ডাস্ট্রিয়াল মাইক্রো-গ্রিড নোড - ব্যাকআপ এবং পিক-শেভিং সার্কিট

ফর্কলিফ্ট চার্জার বা পিএলসি র্যাক সহ পিভি জোড়া স্কিডগুলিতে ফ্ল্যাঞ্জ-মাউন্ট করা, বাক্সটি 15 কিলোওয়াট সোলার ইনপুট পরিচালনা করে। দ্বৈত-স্ট্রিং ক্ষমতা মেলে পিক-শেভিং ডিমান্ড প্রোফাইল, এবং সমন্বিত SPD + ডাবল-পোল আইসোলেটর উভয় গ্রিড স্পাইক এবং ইনভার্টার কম্যুটেশন থেকে সংবেদনশীল ড্রাইভকে রক্ষা করে গোলমাল
