DC 1000V ফিউজ হোল্ডার

SYF5-DC 1000V ফিউজ হোল্ডার Soutya থেকে CE সার্টিফিকেশন সহ নির্ভরযোগ্য সুরক্ষা প্রদান করে। একটি প্রতিযোগিতামূলক উদ্ধৃতির জন্য আজই আমাদের সাথে যোগাযোগ করুন!, চীন-ভিত্তিক প্রস্তুতকারক Zhejiang Soutya New Energy LLC দ্বারা সরবরাহ করা, 1000 V DC, 20 kA ব্রেকিং ক্ষমতা সহ সোলার কম্বাইনার-বক্সের জন্য 2-32 A সুরক্ষা প্রদান করে৷
মূল বৈশিষ্ট্য
হালকা ইঙ্গিত, স্পষ্টভাবে ফিউজ তারের অবস্থা জানি.
হ্যান্ডেলটি খুলুন, এটি উপরের দিকে টানা যেতে পারে, ফিউজ তারটি প্রতিস্থাপন করা সহজ।
রিভেট প্লাস অতিস্বনক ঢালাই আরো কঠিন, তারের বিভক্ত হয় না।
পিভি কম্বাইনার বক্সে আবেদন।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

SYF5-3DC 1000V ফিউজ হোল্ডার Soutya থেকে CE সার্টিফিকেশন সহ নির্ভরযোগ্য সুরক্ষা প্রদান করে। একটি প্রতিযোগিতামূলক উদ্ধৃতি জন্য আজ আমাদের সাথে যোগাযোগ করুন! চীন প্রস্তুতকারক Zhejiang Soutya New Energy LLC থেকে একটি 1000 V DC, 2–32 A, 20 kA ব্রেকিং ডিভাইস 3-15kW আবাসিক PV এর জন্য কম্বাইনার-বক্স।

চারিত্রিক

SYF5 সিরিজ ফিউজ শেল উচ্চ গলনাঙ্ক PA66 উপাদান তৈরি করা হয়, যা নিরাপদ এবং আরো নির্ভরযোগ্য।
ফিউসিবল কোর হল একটি পরিবর্তনশীল ক্রস-সেকশন মেল্ট যা বিশুদ্ধ সিলভার শীট দিয়ে তৈরি উচ্চ-শক্তির চীনামাটির বাসন দিয়ে তৈরি একটি গলনা নল মধ্যে আবদ্ধ। গলে যাওয়া টিউব রাসায়নিকভাবে চিকিত্সা উচ্চ বিশুদ্ধতা কোয়ার্টজ বালি এবং বিশেষ দিয়ে ভরা হয় রাসায়নিককে চাপ নির্বাপক মাধ্যম হিসাবে বিবেচনা করা হয়। এর দুই প্রান্ত গলে যায় দৃঢ়ভাবে স্পট ওয়েল্ডিং দ্বারা শেষ ক্যাপ সংযুক্ত.

অ্যাপ্লিকেশন দৃশ্যকল্প

1. আবাসিক ছাদের পিভি (3–15 কিলোওয়াট)

একক-ফেজ 5-10 কিলোওয়াট বা তিন-ফেজ 10-15 কিলোওয়াটের জন্য 1000 V DC স্ট্রিং বাক্সে ফিট করে সিস্টেম; 10.3 × 38 মিমি ফিউজ লিঙ্কগুলি সাধারণ 6-25 একটি স্ট্রিং ফিউজের সাথে মেলে।

2. Small-carport এবং ব্যালকনি সোলার কিট

1000 V রেটিং 450 W মডিউলের 2-4 স্ট্রিং কভার করে; কমপ্যাক্ট 1P আইসোলেটর সংরক্ষণ করে প্লাস্টিকের IP65 ঘের মধ্যে স্থান মডিউল অধীনে মাউন্ট.

3.হাউসহোল্ড হাইব্রিড বৈদ্যুতিন সংকেতের মেরু বদল-ব্যাটারি সার্কিট

48 V/51.2 V ব্যাটারি স্ট্যাকগুলিকে বিচ্ছিন্ন করে 600-800 V DC বাসের ভিতরে 5-10 কিলোওয়াট হাইব্রিড ইউনিট; 20 kA ব্রেকিং হ্যান্ডেল ব্যাটারির শর্ট ফল্ট।

4. দেশীয় ইভি এসি চার্জার (7-11 কিলোওয়াট)

যখন চার্জারগুলি অভ্যন্তরীণ 800 V DC PFC বাস ব্যবহার করে, তখন SYF5-32P রক্ষণাবেক্ষণ প্রদান করে ডিসি লিঙ্ক ক্যাপাসিটরের আগে বিচ্ছিন্নতা।

5. কম শক্তি ডিসি আলো / বাগান মাইক্রো-গ্রিড

380 V/750 V DC গার্ডেন বা ছোট PV খুঁটি দ্বারা খাওয়ানো রাস্তার আলো বাস রক্ষা করে; PA66 হাউজিং বাইরের −40 °C থেকে +90 °C পর্যন্ত সহ্য করে।

প্রযুক্তিগত পরামিতি

মডেল	SYF5-32P
খুঁটির সংখ্যা	1 পি
মান অনুযায়ী	IEC60269-1 IEC60269-6


রেট অপারেটিং ভোল্টেজ Ue VDC	1000ভিডিসি
এ রেটেড বর্তমান	2-32A
ব্রেকিং ক্ষমতা kA	20 kA
সুরক্ষা স্তর	IP20
তারের Mm²	1-10 মিমি²
অপারেটিং তাপমাত্রা পরিসীমা	-40℃~+90℃

উচ্চতা	≤2000মি
আপেক্ষিক আর্দ্রতা	+20℃, ≤90% +30℃, ≤80% +40℃, ≤70%

ইনস্টলেশন পরিবেশ	কোন উল্লেখযোগ্য কম্পন এবং শক

ইনস্টলেশন বিভাগ	তৃতীয় শ্রেণি

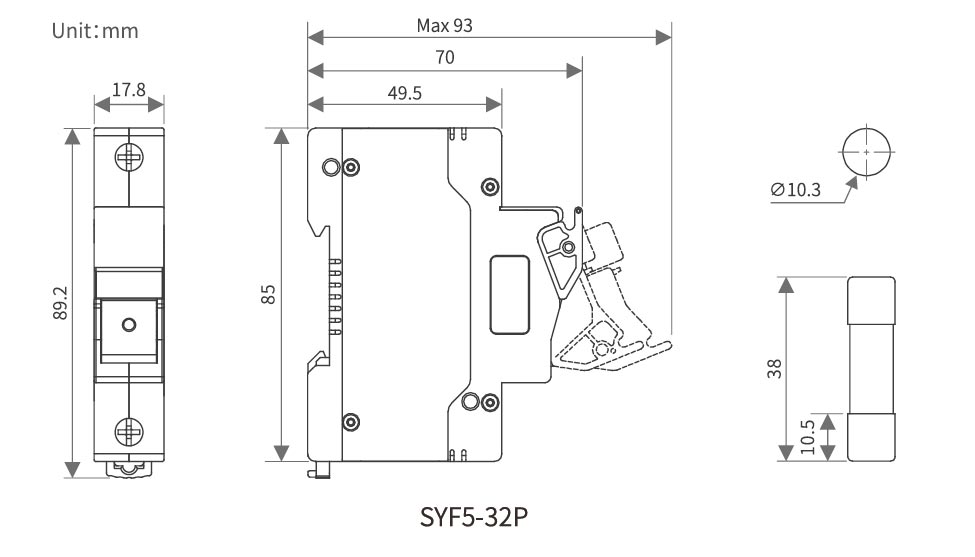

চেহারা এবং ইনস্টলেশন মাত্রা

DC 1000V Fuse Holder

ডিসি ওয়্যারিং ডায়াগ্রাম

DC 1000V Fuse Holder

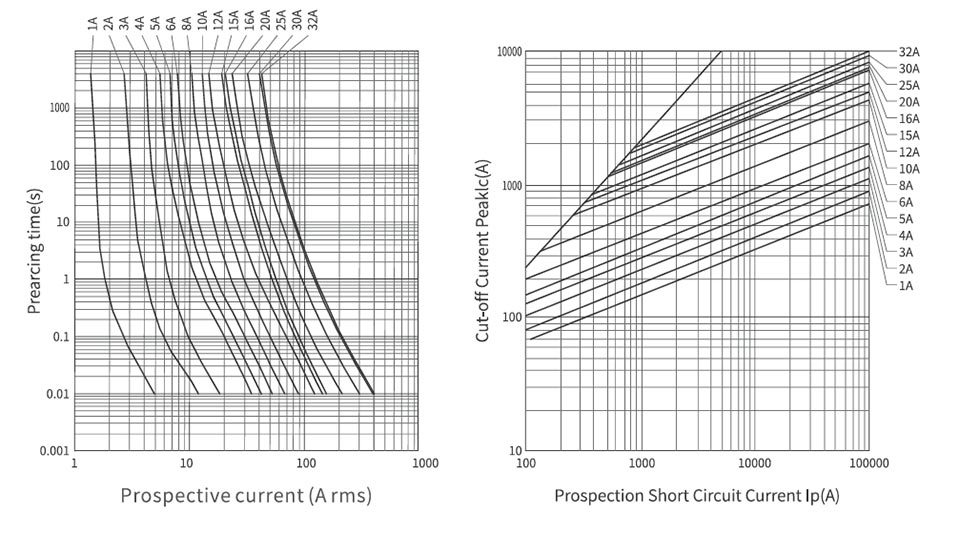

ফিউজ কোর আকার (মিমি)	রেট করা বর্তমান (A)	রেটেড ভোল্টেজ (V)	পাওয়ার লস		জুল অবিচ্ছেদ্য
			পাওয়ার লস		জুল অবিচ্ছেদ্য
			0.7ইঞ্চি(W)	1.01n (W)	আর্ক ফ্রন্ট জুল ইন্টিগ্রাল P't(A²s)	মোট মেল্টিংজুল ইন্টিগ্রাল I²t(A²s)
			0.7ইঞ্চি(W)	1.01n (W)	আর্ক ফ্রন্ট জুল ইন্টিগ্রাল P't(A²s)	মোট মেল্টিংজুল ইন্টিগ্রাল I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
