DC 1500V ফিউজ হোল্ডার

SYF5-50P DC 1500V ফিউজ হোল্ডার চীন প্রস্তুতকারক Zhejiang Soutya New Energy LLC দ্বারা সরবরাহ করা হয়েছে, এটি একটি ডেডিকেটেড ওভার-কারেন্ট সুরক্ষা ডিভাইস যা সাধারণত বড় বাণিজ্যিক ছাদের স্ট্রিং কম্বাইনার বাক্সে মোতায়েন করা হয়, কৃষি-গ্রিনহাউস বা মাঝারি-স্কেলের গ্রাউন্ড-03 গ্রাউন্ড-মোউন্ট রেটেড kV3-এর উপরে।
মূল বৈশিষ্ট্য
হালকা ইঙ্গিত, স্পষ্টভাবে ফিউজ তারের অবস্থা জানি.
হ্যান্ডেলটি খুলুন, এটি উপরের দিকে টানা যেতে পারে, ফিউজ তারটি প্রতিস্থাপন করা সহজ।
রিভেট প্লাস অতিস্বনক ঢালাই আরো কঠিন, তারের বিভক্ত হয় না।
পিভি কম্বাইনার বক্সে আবেদন।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

SYF5-50P DC 1500V ফিউজ হোল্ডার, 50 একটি ফটোভোলটাইক নিরাপত্তা বাহক চীন প্রস্তুতকারক Zhejiang Soutya নিউ এনার্জি এলএলসি দ্বারা সরবরাহ করা হয়েছে – একটি প্যানেল-মাউন্ট সুরক্ষা ইউনিট UV-প্রতিরোধী পলিকার্বোনেট দিয়ে নির্মিত দীর্ঘস্থায়ী বহিরঙ্গন কর্মক্ষমতা জন্য হাউজিং এবং IP65-রেট সিলিং. দ হোল্ডার একটি 10 × 38 মিমি জিপিভি ফিউজ উপাদান (সামগ্রিকভাবে 2.2 × 13.2 সেমি) লক করে এবং দৃশ্যমান-ব্রেক সহ 25 kA ব্রেকিং-ক্ষমতা ফল্ট ক্লিয়ারেন্স প্রদান করে ইঙ্গিত এবং রক্ষণাবেক্ষণ নিরাপত্তা, যখন কারখানা-ওয়্যার্ড ইতিবাচক, নেতিবাচক এবং PE সমাপ্তি নির্ভরযোগ্য গ্রাউন্ডিং ধারাবাহিকতা নিশ্চিত করে। জন্য ইঞ্জিনিয়ারড একক- বা মাল্টি-স্ট্রিং পিভি সাব-অ্যারে, এটি অপরিহার্য ওভার-কারেন্ট প্রদান করে বিচ্ছিন্নতা এবং সমতুল্য বন্ধন।

প্রযুক্তিগত পরামিতি

মডেল	SYF5-50P
খুঁটির সংখ্যা	1 পি
মান অনুযায়ী	IEC60269
রেট অপারেটিং ভোল্টেজ Ue V DC	1500V ডিসি
এ রেটেড বর্তমান	2-50A
ব্রেকিং ক্ষমতা kA	20kA/25kA
সুরক্ষা স্তর	IP20
তারের mm²	1-16 মিমি²
অপারেটিং তাপমাত্রা পরিসীমা	-50℃~+90℃
উচ্চতা	≤2000মি
আপেক্ষিক আর্দ্রতা	+20℃,≤90%
	+30℃,≤80%
	+40℃,≤70%
ইনস্টলেশন পরিবেশ	কোন উল্লেখযোগ্য কম্পন এবং শক
ইনস্টলেশন বিভাগ	তৃতীয় শ্রেণি

অ্যাপ্লিকেশন দৃশ্যকল্প

1. ইউটিলিটি-স্কেল পিভি কম্বাইনার বক্স

50 A পর্যন্ত 182/210 মিমি মডিউলের 1 500 V DC স্ট্রিং; 10.3 × 85 মিমি ফিউজ লিঙ্ক 2.5 মেগাওয়াট ব্লকে বাক্সের সংখ্যা কেটে প্রতি স্ট্রিং 28-40 A অনুমতি দিন।

2. বড় বাণিজ্যিক / শিল্প ছাদ ≥ 30 কিলোওয়াট

থ্রি-ফেজ 50 kW–110 kW ইনভার্টার সহ 1 300–1 500 V MPPT সুবিধা 25 থেকে নির্ভরযোগ্য চাপ বিলুপ্তির জন্য kA ব্রেকিং ক্ষমতা এবং 1 মিমি যোগাযোগের ফাঁক।

3.কন্টেইনারাইজড ব্যাটারি এনার্জি-স্টোরেজ সিস্টেম (BESS)

1 200-1 500 V DC ব্যাটারি 2.5 MWh পর্যন্ত র্যাক; 50 A রেটিং প্রতিটি রাক রক্ষা করে যখন 25 kA Icu সম্পূর্ণ ব্যাটারি শর্ট-সার্কিট কারেন্ট পরিচালনা করে।

4.150 kW–400 kW DC ফাস্ট-চার্জিং স্টেশন

রেকটিফায়ার স্ট্যাক এবং ডিসপেনসারের মধ্যে 1 000–1 500 V DC বাসকে রক্ষা করে; ফিউজ আইসোলেটর বন্ধ না করে রক্ষণাবেক্ষণের সময় নিরাপদ প্রত্যাহারের অনুমতি দেয় পুরো চার্জার ব্যাঙ্কের নিচে।

5.PV + স্টোরেজ ইভি চার্জিং হাব

একই 1500 V বাসে দ্বৈত-ব্যবহার: পিভি ইনপুট স্ট্রিং প্রতি একটি ফিউজ আইসোলেটর এবং প্রতি ব্যাটারি র্যাকে আরেকটি, খুচরা জিনিসপত্র এবং রসদ সরলীকরণ।

6. মরুভূমি বা ভাসমান পিভি উদ্ভিদ

−50 °C থেকে +90 °C অপারেটিং রেঞ্জ এবং IP20 আঙুল-নিরাপদ টার্মিনাল সহ্য করে কঠোর বহিরঙ্গন বা উচ্চ আর্দ্রতা পরিবেশ; 85 মিমি ফিউজ উপাদান উচ্চতর দেয় দীর্ঘ তারের জন্য আমি লেট-থ্রু করি না।

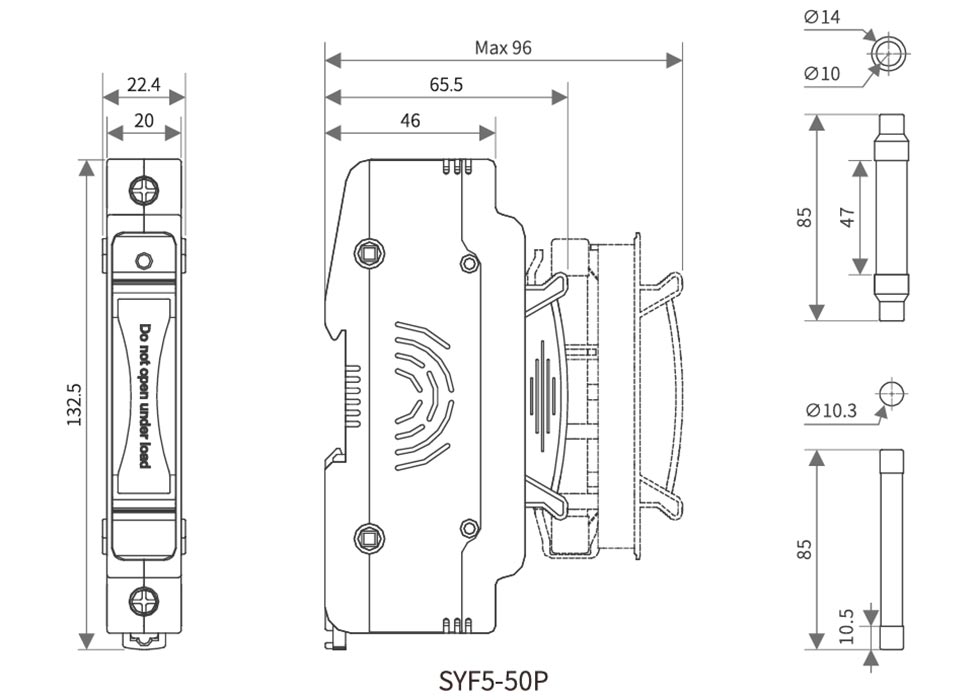

চেহারা এবং ইনস্টলেশন মাত্রা

DC 1500V Fuse Holder

ডিসি ওয়্যারিং ডায়াগ্রাম

DC 1500V Fuse Holder

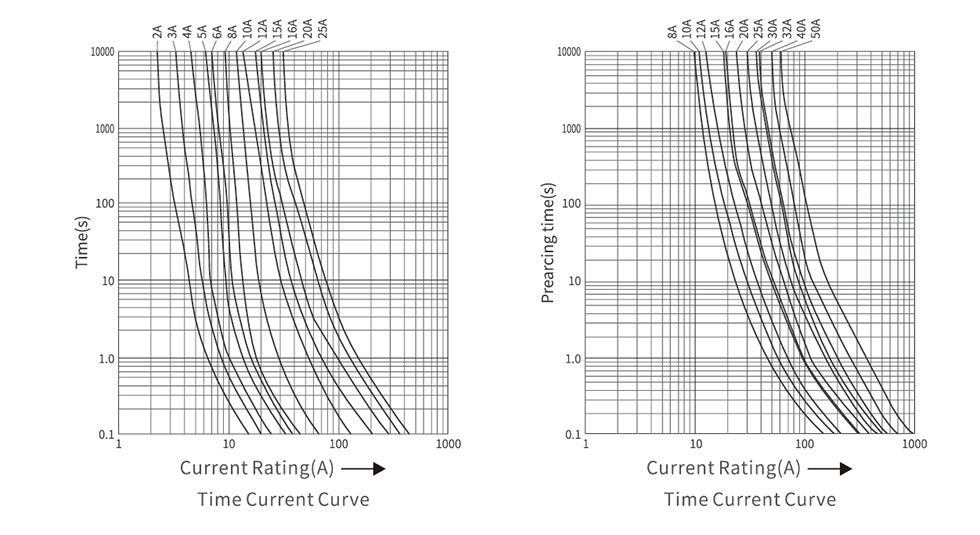

ফিউজ কোর আকার (মিমি)	রেট করা বর্তমান (A)	রেটেড ভোল্টেজ (V)	পাওয়ার লস		জুল অবিচ্ছেদ্য
			পাওয়ার লস		জুল অবিচ্ছেদ্য
			0.7ইঞ্চি (W)	1.01n (W)	আর্ক ফ্রন্ট জুল ইন্টিগ্রাল P't(A²s)	মোট মেল্টিংজুল ইন্টিগ্রাল I²t(A²s)
			0.7ইঞ্চি (W)	1.01n (W)	আর্ক ফ্রন্ট জুল ইন্টিগ্রাল P't(A²s)	মোট মেল্টিংজুল ইন্টিগ্রাল I²t(A²s)
10.3x38	2	1000	0.8	1.72	2	3.3
10.3x38	3	1000	0.96	1.77	3	11
10.3x38	4	1000	1.1	1.86	5	27
10.3x38	5	1000	1.15	1.95	7	46
10.3x38	6	1000	1.24	2.08	12	89
10.3x38	8	1000	1.32	2.25	7	31
10.3x38	10	1000	1.41	2.39	9	68
10.3x38	12	1000	1.49	2.64	17	136
10.3x38	15	1000	1.54	2.91	28	215
10.3x38	16	1000	1.58	2.97	32	255
10.3x38	20	1000	1.87	3.52	50	392
10.3×38	25	1000	2.25	4.22	66	508
10.3x38	30	1000	2.35	4.41	106	821
10.3x38	32	1000	2.4	4.5	125	976
10.3×85	2	1500	1.7	3.2	4	8
10.3x85	3	1500	1.77	3.32	6	11
10.3×85	4	1500	1.69	3.19	8	14
10.3×85	5	1500	1.71	3.22	11	22
10.3×85	6	1500	1.73	3.25	15	30
10.3×85	8	1500	1.79	3.36	9	35
10.3×85	10	1500	1.99	3.74	10	98
10.3×85	12	1500	2.28	4.29	12	120
10.3x85	15	1500	2.63	4.95	14	170
10.3×85	16	1500	2.69	5.06	16	190
10.3×85	20	1500	3	5.65	34	400
10.3×85	25	1500	4.11	7.7	80	600
10.3×85	30	1500	4.57	8.6	90	720
14x85	32	1500	4.72	8.85	95	730
14×85	40	1500	6.63	12.5	125	800
14x85	50	1500	7.25	13.65	155	920
