ডিসি মিনিয়েচার সার্কিট ব্রেকার

SYB5-80 DC মিনিয়েচার সার্কিট ব্রেকার, চীন-ভিত্তিক প্রস্তুতকারক Zhejiang Soutya New Energy LLC দ্বারা সরবরাহ করা, AC 230/400V এবং DC 300~1200V সার্কিটগুলির সুরক্ষা প্রদান করে৷
মূল বৈশিষ্ট্য
▶ AC এবং DC এর জন্য সাধারণ (AC230/400V、DC300~1200V)
▶ কোন ইতিবাচক বা নেতিবাচক পোলারিটি পার্থক্য নেই, দ্বিমুখী সুরক্ষা, ইনস্টল করা সহজ।
▶ উচ্চ ব্রেকিং শর্ট আর্ক, উচ্চ নিরাপত্তা।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

SYB5-80 DC ক্ষুদ্রাকৃতি সার্কিট ব্রেকার, চীন ভিত্তিক দ্বারা সরবরাহ করা হয়েছে নির্মাতা Zhejiang Soutya New Energy LLC, একটি 300–1200 V DC এবং 230/400 V AC দ্বিমুখী এবং নন-পোলারাইজড মিনিয়েচার ব্রেকার, একটি 10 KA AC/ সহ 6KA DC ব্রেকিং ক্ষমতা, PV-তে উচ্চ-ভোল্টেজ সুরক্ষার জন্য ডিজাইন করা হয়েছে সিস্টেম, ব্যাটারি এনার্জি স্টোরেজ সিস্টেম (BESS), এবং বৈদ্যুতিক গাড়ি চার্জিং সরঞ্জাম।

চারিত্রিক

শর্ট সার্কিট সুরক্ষা, ওভারলোড সুরক্ষা
চূড়ান্ত ব্রেকিং ক্ষমতা: 10 KA AC / 6KA DC
অ-মেরু, দ্বিমুখী সুরক্ষা
সংক্ষিপ্ত arcing
শিখা retardant উপাদান

অ্যাপ্লিকেশন দৃশ্যকল্প

1. আবাসিক এবং বাণিজ্যিক PV কম্বাইনার বক্স

300-1200 V DC স্ট্রিং ইনপুট এবং 230 V/400 V AC ইনভার্টার আউটপুট রক্ষা করে; একক-মেরু প্রস্থ ছোট ঘেরে ঘনত্ব দ্বিগুণ করে।

2.PV-ব্যাটারি হাইব্রিড ইনভার্টার

দ্বিমুখী, 300-1200 V DC ব্যাটারি বাস হ্যান্ডেলগুলিতে অ-পোলারাইজড ব্রেকার রিওয়্যারিং ছাড়াই চার্জ এবং স্রাব স্রোত।

3. ছোট ডিসি ইভি চার্জার (≤ 20 কিলোওয়াট)

600-1200 V DC আউটপুট বাস সুরক্ষা; 6 kA ব্রেকিং সময় আর্ক ফল্ট পরিষ্কার করে প্লাগ-ইন/আউট ইভেন্ট।

4. টেলিকম এবং ডেটা সেন্টার ডিসি র্যাক

মেরু সংমিশ্রণ 48 V/240 V/380 V সার্ভার বা UPS শাখা পর্যন্ত রক্ষা করে 1200 ভি ডিসি; DIN-রেল মাউন্ট ক্যাবিনেটের স্থান সংরক্ষণ করে।

5. কম-ভোল্টেজ ডিসি মাইক্রো-গ্রিড

LED আলো, পাখা বা পাম্পের জন্য 380-1200 V DC বিতরণ; B/C/D বক্ররেখা মেলে বিভিন্ন লোড বৈশিষ্ট্য.

6. কঠোর বা উচ্চ-উচ্চতা সাইট

−30 °C থেকে +70 °C, 2 000 মিটার পর্যন্ত কোনো ডিরেটিং নয়, IP66 ঘেরের জন্য উপযুক্ত carports, agrivoltaic এবং ছাদের গাছপালা.

প্রযুক্তিগত পরামিতি

মডেল		SGB5-80

মেরু		1 পি	2 পি	3P	4P
রেট ওয়ার্কিং ভোল্টেজ Ue		230VAC	400VAC	400VAC	400VAC
		300ভিডিসি	600VDC	900VDC	120ভিডিসি
সর্বাধিক ফ্রেম বর্তমান		80A
রেট করা বর্তমান ইন		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
রেট ইনসুলেশন ভোল্টেজ Ui		690VAC
		600V DC 900VDC 1200VDC
রেটেড ইমপালস সহ্য ভোল্টেজ Uimp		8kV

ট্রিপিং বৈশিষ্ট্য		বি/সি/ডি
ট্রিপিং টাইপ		তাপ-চুম্বকীয়
Ics অপারেশনাল ব্রেকিং ক্ষমতা lcs		7.5kA(AC)6kA(DC)
Icu আলটিমেট ব্রেকিং ক্ষমতা lcu		10kA(AC)6kA(DC)
বৈদ্যুতিক জীবন
প্রকৃত গড় মান		গড় 4000 বার (AC) 1000 বার (DC)

স্ট্যান্ডার্ড নির্দিষ্ট মান		1500 বার (AC) 300 বার (DC)

যান্ত্রিক জীবন
প্রকৃত গড় মান		≥15000 বার
স্ট্যান্ডার্ড নির্দিষ্ট মান		8500 বার (AC) 9700 বার (DC)

ওভারভোল্টেজ বিভাগ		Ⅲ
দূষণ ডিগ্রী		3
সুরক্ষা স্তর		IP40; টার্মিনা IP20
আর্দ্রতা এবং তাপ প্রতিরোধের		বিভাগ 2
আপেক্ষিক আর্দ্রতা		≤95%
কম্পন প্রতিরোধের		ভিত্তি IEC60068-2-6
যান্ত্রিক প্রভাব প্রতিরোধের পরামিতি		ভিত্তি IEC60068-2-27

তারের ক্ষমতা		25~35mm²
তারের টর্ক		3.0Nm
পরিবেষ্টিত তাপমাত্রা অপারেটিং		-30℃~+70℃
স্টোরেজ পরিবেষ্টিত তাপমাত্রা		-40℃~+85℃
ইনস্টলেশন পদ্ধতি		DIN35
উচ্চতা		≤2000মি
ওজন		0.13 কেজি/পোল
মাত্রা	দৈর্ঘ্য	85 মিমি
	প্রস্থ	18 মিমি	36 মিমি	54 মিমি	72 মিমি
	উচ্চতা	সর্বোচ্চ 78 মিমি
প্যাকেজ	পিসি/বক্স	12	6	4	3
	বক্স/কার্টন	10
	শক্ত কাগজ/প্যালেট	80
স্টোরেজ		পণ্য একটি ভাল বায়ুচলাচল গুদাম মধ্যে সংরক্ষণ করা উচিত, সঙ্গে আপেক্ষিক আর্দ্রতা 80% এর বেশি নয় এবং পরিবেষ্টিত তাপমাত্রা -40℃ এবং +80℃ এর মধ্যে হওয়া উচিত।অতিরিক্তভাবে, না হওয়া উচিত অ্যাসিডিক, ক্ষারীয় বা ক্ষয়কারী গ্যাস উপস্থিত।

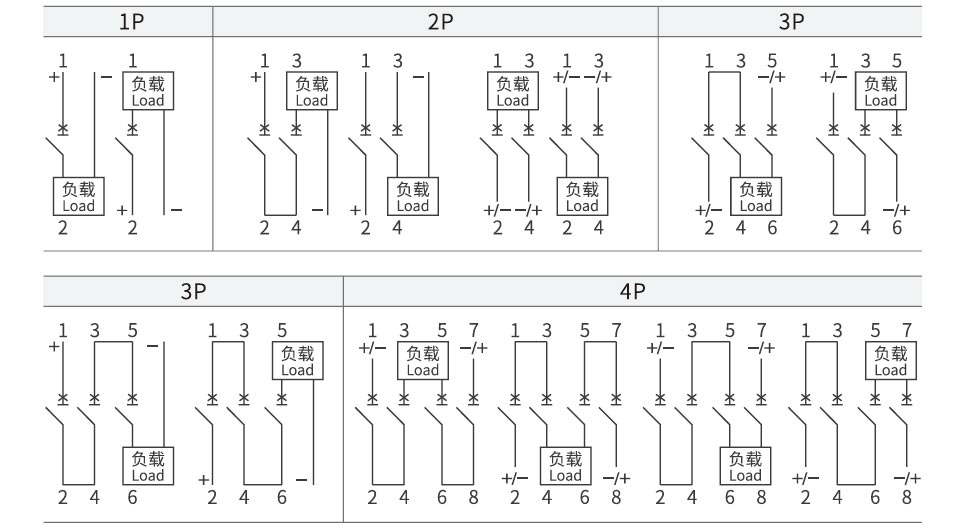

ডিসি ওয়্যারিং ডায়াগ্রাম

DC Miniature Circuit Breaker

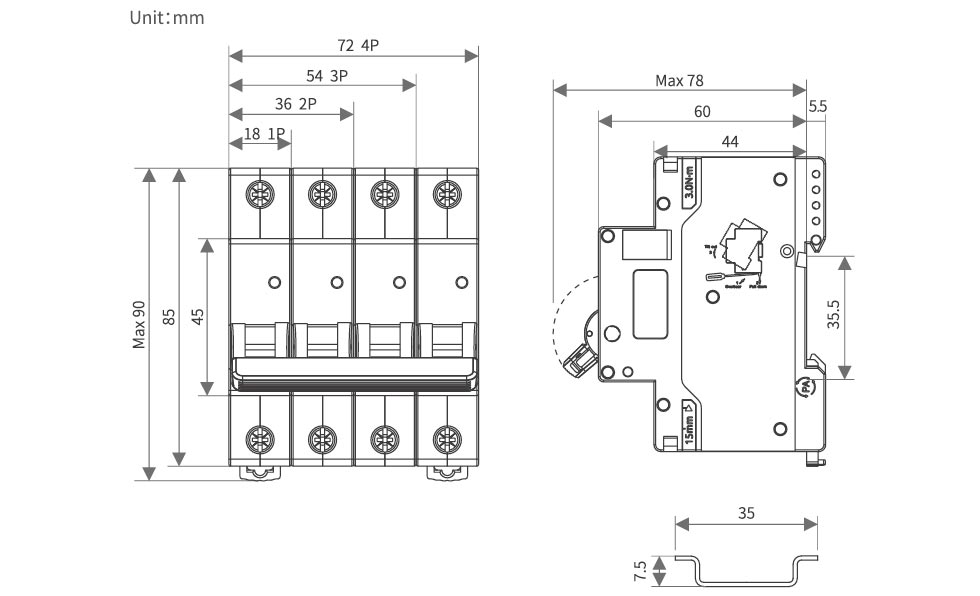

চেহারা এবং ইনস্টলেশন মাত্রা

DC Miniature Circuit Breaker

ডিরেটিং ফ্যাক্টর

টেম্পারেচার ডিরেটিং ফ্যাক্টর টেবিল

তাপমাত্রা	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
রেট করা অপারেটিং বর্তমান সহগ	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


তাপমাত্রা	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
রেট করা অপারেটিং বর্তমান সহগ	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

উচ্চতা ডিরেটিং ফ্যাক্টর টেবিল

উচ্চতা / মি	2000	3000	4000	5000
রেট করা কাজের বর্তমান সহগ	1	0.96	0.91	0.86
রেট ওয়ার্কিং ভোল্টেজ সহগ	1	1	1	1
রেটেড পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ সহগ	1	0.9	0.82	0.71
রেটেড ইমপালস প্রতিরোধ ভোল্টেজ সহগ	1	0.9	0.82	0.71
রেটেড লিমিট শর্ট-সার্কিট সেগমেন্ট ক্যাপাসিটি এবং ইলেকট্রিক্যাল লাইফ সহগ	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS এর পাশাপাশি ইনস্টলেশনের জন্য ডিরেটিং ফ্যাক্টর টেবিল

MCB এর সংখ্যা	1	2~3	4~5	৬~৮	9~10
ইন≤25A সহগ	1	0.96	0.9	0.8	0.7
32A≤In≤63A সহগ	1	0.92	0.8	0.7	0.6
80A≤In≤125A সহগ	1	0.9	0.8	0.7	/

আনুষঙ্গিক

MX অক্জিলিয়ারী রিলিজ ডিভাইস
রেট কন্ট্রোল ভোল্টেজ আমাদের	DC:24~48V AC:110~230V
সর্বোচ্চ ট্রিপিং সময়	<10 মি
কয়েল প্রতিরোধ	50
বর্তমান সীমাবদ্ধ করুন	≥1.6A
যান্ত্রিক জীবন	10000 বার
বৈদ্যুতিক জীবন	4000 বার
তারের টর্ক	0.8N · মি
ওয়্যারিং ক্ষমতা	1.0mm²হার্ড তার
	টার্মিনাল লগ সহ 1.0mm² নরম তার
অপারেটিং তাপমাত্রা পরিসীমা	-30℃~+70℃


পরিবেশগত অবস্থা	কোন বিস্ফোরক বিপজ্জনক পদার্থ থাকা উচিত নয়, এবং কোন ক্ষতিকারক গ্যাস বা পরিবাহী ধুলো যা ক্ষয় বা ইনসুলেশন ক্ষতি করতে পারে
সমাবেশ অবস্থান	সার্কিট ব্রেকারের বাম দিকে

ইনস্টলেশন শর্তাবলী	DIN35mm মান রেল মাউন্ট

অক্জিলিয়ারী যোগাযোগ OF
যোগাযোগ ব্রেকিং ক্ষমতা	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
ন্যূনতম অপারেটিং ভোল্টেজ	5V
ন্যূনতম অপারেটিং বর্তমান	10mA
রেট ইনসুলেশন ভোল্টেজ	500V
সীমিত শর্ট সার্কিট বর্তমান রেট	1000A
সম্মত গরম বর্তমান Ith	4A
যান্ত্রিক জীবন	10000 (বার)
বৈদ্যুতিক জীবন	4000 (বার)
তারের টর্ক	0.8N · মি
ওয়্যারিং ক্ষমতা	1.0 মিমি²
পরিচিতির সংখ্যা	1টি সাধারণত খোলা, 1টি সাধারণত বন্ধ৷

অপারেটিং তাপমাত্রা পরিসীমা	-30℃~+70℃


পরিবেশগত অবস্থা	কোন বিস্ফোরক বিপজ্জনক পদার্থ থাকা উচিত নয়, এবং কোন ক্ষতিকারক গ্যাস বা পরিবাহী ধুলো যা ক্ষয় বা ইনসুলেশন ক্ষতি করতে পারে
সমাবেশ অবস্থান	সার্কিট ব্রেকারের বাম দিকে

ইনস্টলেশন শর্তাবলী	DIN 35 মিমি স্ট্যান্ডার্ড রেল মাউন্টিং
