উচ্চ ভোল্টেজ ডিসি মিনিয়েচার সার্কিট ব্রেকার

SYB5-40P হাই ভোল্টেজ DC মিনিয়েচার সার্কিট ব্রেকার, চীন ভিত্তিক প্রস্তুতকারক Zhejiang Soutya New Energy LLC দ্বারা সরবরাহ করা, 1 500 V DC সার্কিট সুরক্ষা প্রদান করে৷
মূল বৈশিষ্ট্য
• উচ্চ-ভোল্টেজ ক্ষমতা: একক-পোল 500 V DC, 1,500 V DC পর্যন্ত - কম স্ট্রিং, কম খরচ।
• দ্রুত, সহজ ইনস্টলেশনের জন্য অ-পোলারাইজড, দ্বিমুখী সুরক্ষা।
• উচ্চতর নিরাপত্তার জন্য অতিরিক্ত-প্রশস্ত যোগাযোগের ফাঁক দিয়ে ডবল-ব্রেক পরিচিতি।
• ফটোভোলটাইক সিস্টেমে ডিসি কম্বাইনার বক্সের জন্য আদর্শ।

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

SGB5-40P উচ্চ ভোল্টেজ ডিসি মিনিয়েচার সার্কিট ব্রেকার চীন দ্বারা সরবরাহ করা হয়েছে নির্মাতা Zhejiang Soutya New Energy LLC, একটি 1500 V DC, দ্বিমুখী এবং 1.5 kA ব্রেকিং সহ নন-পোলারাইজড মিনিয়েচার ব্রেকার, PV, BESS-এর জন্য আদর্শ এবং EV-চার্জার সুরক্ষা।

চারিত্রিক

মাইক্রো-গ্রিড
অ-মেরু, দ্বিমুখী সুরক্ষা;
ওভারলোড সুরক্ষা;
সংক্ষিপ্ত চাপ;
শর্ট সার্কিট সুরক্ষা;
উচ্চ ব্রেকিং ক্ষমতা;

সার্টিফিকেট: CB ,CE, TUV , UKCA

অ্যাপ্লিকেশন দৃশ্যকল্প

SGB5-40P উচ্চ ভোল্টেজ ডিসি মিনিয়েচার সার্কিট ব্রেকার স্থান-সংরক্ষণ প্রদান করে, নিরাপদ, দ্বিমুখী সুরক্ষা 1 500 V DC পুনর্নবীকরণযোগ্য-শক্তি সিস্টেমের জন্য-PV, স্টোরেজ, ইভি চার্জার এবং ডিসি

1. পিভি ডিসি কম্বাইনার বক্স

- 1500 V DC রেটিং দীর্ঘ স্ট্রিং এর সংখ্যা কাটার অনুমতি দেয় কম্বাইনার বাক্স; দ্বিমুখী সুরক্ষা বিপরীত রাতের সময় পরিচালনা করে স্রোত

2. বাণিজ্যিক / আবাসিক ব্যাটারি racks

- নন-পোলারাইজড ওয়্যারিং সমান্তরাল বা অদলবদল ব্যাটারিকে সহজ করে মডিউল; তাপ-চৌম্বকীয় ট্রিপ দ্রুত চার্জ/স্রাব ত্রুটি বিচ্ছিন্ন করে।

3. 150 kW+ DC ফাস্ট-চার্জিং স্টেশন

- 18 মিমি-প্রশস্ত ডিআইএন-রেল ডিজাইন কমপ্যাক্ট চার্জার কিউবিকেলগুলির সাথে ফিট করে; 1.5 kA ব্রেকিং ক্ষমতা অভ্যন্তরীণ ডিসি বাস সুরক্ষিত.

4. ডিসি মাইক্রো-গ্রিড এবং ডেটা সেন্টার ডিসি বিতরণ

- 750 V / 1 000 V / 1 500 V DC শাখা সার্কিট রক্ষা করে; বি, সি বা ডি বক্ররেখা বিভিন্ন লোড প্রোফাইলের সাথে মেলে।

5. উচ্চ-উচ্চতা বা বহিরঙ্গন বিতরণ PV

- −30 °C থেকে +70 °C পর্যন্ত 2 000 মিটার পর্যন্ত না কমিয়ে কাজ করে উচ্চতা, কঠোর পরিবেশের জন্য উপযুক্ত।

প্রযুক্তিগত পরামিতি

মডেল		SGB5-40P
মেরু		1 পি	2 পি	3P	4P
রেট ওয়ার্কিং ভোল্টেজ Ue		500VDC	1000ভিডিসি	1500ভিডিসি	1500ভিডিসি

সর্বাধিক ফ্রেম বর্তমান		40A
রেট করা বর্তমান ইন		6A, 10A, 16A, 20A, 25A, 32A, 40A
রেট ইনসুলেশন ভোল্টেজ Ui		1000ভিডিসি		1500ভিডিসি
রেটেড ইমপালস সহ্য ভোল্টেজ Uimp		8kV

ট্রিপিং বৈশিষ্ট্য		বি/সি/ডি
ট্রিপিং টাইপ		তাপ-চুম্বকীয়
অপারেশনাল ব্রেকিং ক্যাপাসিটি Ics		1.5kA(DC)

চূড়ান্ত ব্রেকিং ক্ষমতা lcu		1.5kA(DC)
বৈদ্যুতিক জীবন
প্রকৃত গড় মান		গড় 1000 বার
স্ট্যান্ডার্ড নির্দিষ্ট মান		300 বার
যান্ত্রিক জীবন
প্রকৃত গড় মান		≥15000 বার
স্ট্যান্ডার্ড নির্দিষ্ট মান		9700 বার
ওভারভোল্টেজ বিভাগ		Ⅲ
দূষণ ডিগ্রী		3
সুরক্ষা স্তর		IP40; টার্মিনা IP20
আর্দ্রতা এবং তাপ প্রতিরোধের		বিভাগ 2
আপেক্ষিক আর্দ্রতা		≤95%
কম্পন প্রতিরোধের		IEC60068-2-6 অনুযায়ী
যান্ত্রিক প্রভাব প্রতিরোধের পরামিতি		IEC60068-2-27 অনুযায়ী

তারের ক্ষমতা		2.5~35mm²
তারের টর্ক		3.0Nm
পরিবেষ্টিত তাপমাত্রা অপারেটিং		-30℃~+70℃
স্টোরেজ পরিবেষ্টিত তাপমাত্রা		-40℃~+85℃
ইনস্টলেশন পদ্ধতি		DIN35
উচ্চতা		≤2000মি
ওজন		0.13 কেজি/পোল
মাত্রা	দৈর্ঘ্য	108 মিমি

	প্রস্থ	18 মিমি	36 মিমি	54 মিমি	72 মিমি
	উচ্চতা	সর্বোচ্চ 78 মিমি
প্যাকেজ	পিসি/বক্স	12	6	4	3

	বাক্স/কার্টন	10
	শক্ত কাগজ/প্যালেট	80
স্টোরেজ		পণ্য একটি ভাল বায়ুচলাচল গুদাম মধ্যে সংরক্ষণ করা উচিত, সঙ্গে আপেক্ষিক আর্দ্রতা 80% এর বেশি নয় এবং পরিবেষ্টিত তাপমাত্রা -40℃ এবং +80℃ এর মধ্যে হওয়া উচিত।অতিরিক্তভাবে, না হওয়া উচিত অ্যাসিডিক, ক্ষারীয় বা ক্ষয়কারী গ্যাস উপস্থিত।

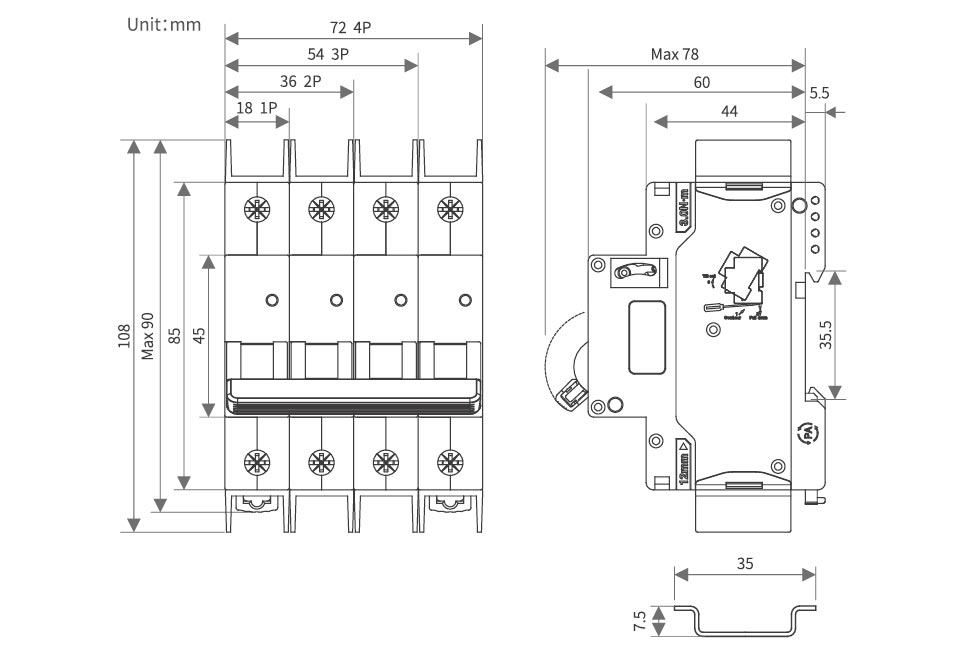

চেহারা এবং ইনস্টলেশন মাত্রা

High Voltage DC Miniature Circuit Breaker

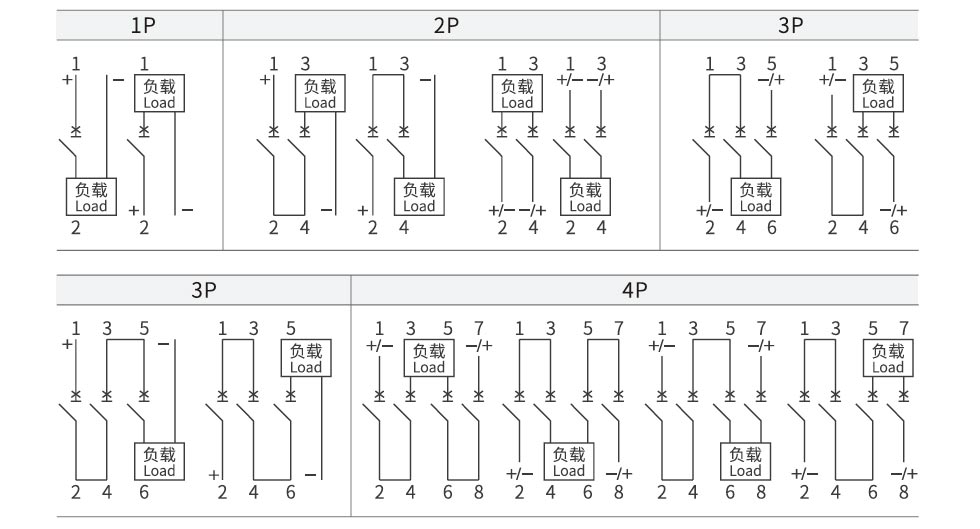

ডিসি ওয়্যারিং ডায়াগ্রাম

High Voltage DC Miniature Circuit Breaker

ডিরেটিং ফ্যাক্টর

টেম্পারেচার ডিরেটিং ফ্যাক্টর টেবিল

তাপমাত্রা	-30℃	-25℃	-20℃	-15℃	-10℃	-5℃	0℃	5℃	10℃	15℃
রেট করা অপারেটিং বর্তমান সহগ	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


তাপমাত্রা	20℃	25℃	30℃	40℃	45℃	50℃	55°C	60℃	65°C	70℃
রেট করা অপারেটিং বর্তমান সহগ	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

উচ্চতা ডিরেটিং ফ্যাক্টর টেবিল

উচ্চতা / মি	2000	3000	4000	5000
রেট করা কাজের বর্তমান সহগ	1	0.96	0.91	0.86
রেট ওয়ার্কিং ভোল্টেজ সহগ	1	1	1	1
রেটেড পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ সহগ	1	0.9	0.82	0.71
রেটেড ইমপালস প্রতিরোধ ভোল্টেজ সহগ	1	0.9	0.82	0.71
রেটেড লিমিট শর্ট-সার্কিট সেগমেন্ট ক্যাপাসিটি এবং ইলেকট্রিক্যাল লাইফ সহগ	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

MCBS এর পাশাপাশি ইনস্টলেশনের জন্য ডিরেটিং ফ্যাক্টর টেবিল

MCB এর সংখ্যা	1	2~3	4~5	৬~৮	9~10
ইন≤25A সহগ	1	0.96	0.9	0.8	0.7
32A≤In≤63A সহগ	1	0.92	0.8	0.7	0.6

আনুষঙ্গিক

MX অক্জিলিয়ারী রিলিজ ডিভাইস
রেট কন্ট্রোল ভোল্টেজ আমাদের	DC:24~48V AC:110~230V
সর্বোচ্চ ট্রিপিং সময়	<10 মি
কুণ্ডলী প্রতিরোধ	5Ω
বর্তমান সীমাবদ্ধ করুন	≥1.6A
যান্ত্রিক জীবন	10000 বার
বৈদ্যুতিক জীবন	4000 বার
তারের টর্ক	0.8N · মি
ওয়্যারিং ক্ষমতা	1.0mm²হার্ড তার
	টার্মিনাল লগ সহ 1.0mm² নরম তার
অপারেটিং তাপমাত্রা পরিসীমা	-30℃~+70℃


পরিবেশগত অবস্থা	কোন বিস্ফোরক বিপজ্জনক পদার্থ থাকা উচিত নয়, এবং কোন ক্ষতিকারক গ্যাস বা পরিবাহী ধুলো যা ক্ষয় বা ইনসুলেশন ক্ষতি করতে পারে
সমাবেশ অবস্থান	সার্কিট ব্রেকারের বাম দিকে

ইনস্টলেশন শর্তাবলী	DIN35mm মান রেল মাউন্ট

অক্জিলিয়ারী যোগাযোগ OF
যোগাযোগ ব্রেকিং ক্ষমতা	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0.5A;Ue=110V
ন্যূনতম অপারেটিং ভোল্টেজ	5V


ন্যূনতম অপারেটিং বর্তমান	10mA


রেট ইনসুলেশন ভোল্টেজ	500V
রেট সীমিত শর্ট সার্কিট বর্তমান Ik	1000A
সম্মত গরম বর্তমান Ith	4A
যান্ত্রিক জীবন	10000 বার
বৈদ্যুতিক জীবন	4000 বার
তারের টর্ক	0.8N · মি
ওয়্যারিং ক্ষমতা	1.0 মিমি²
পরিচিতির সংখ্যা	1টি সাধারণত খোলা, 1টি সাধারণত বন্ধ৷

অপারেটিং তাপমাত্রা পরিসীমা	-30℃~+70℃
পরিবেশগত অবস্থা	কোন বিস্ফোরক বিপজ্জনক পদার্থ থাকা উচিত নয়, এবং কোন ক্ষতিকারক গ্যাস বা পরিবাহী ধুলো যা ক্ষয় বা ইনসুলেশন ক্ষতি করতে পারে

সমাবেশ অবস্থান	সার্কিট ব্রেকারের বাম দিকে

ইনস্টলেশন শর্তাবলী	DIN 35 মিমি স্ট্যান্ডার্ড রেল মাউন্টিং
