1000V ডিসি সার্জ প্রোটেক্টর ডিভাইস

SYS5-40P 1000V DC সার্জ প্রোটেক্টর ডিভাইস, চীন ভিত্তিক দ্বারা সরবরাহ করা হয়েছে নির্মাতা Zhejiang Soutya New Energy LLC, একটি 500-1000 V DC, T2-শ্রেণীর 40 kA সর্বোচ্চ স্রাব কারেন্ট এবং ≤3.9 kV ভোল্টেজ-সুরক্ষা সহ SPD স্তর, আবাসিক মধ্যে বজ্রপাত এবং সুইচিং surges বাতা জন্য ডিজাইন করা হয়েছে ছাদের পিভি স্ট্রিং, ছোট C&I সোলার প্ল্যান্ট এবং ঘরোয়া ব্যাটারি-স্টোরেজ সিস্টেম

অ্যাপ্লিকেশন দৃশ্যকল্প

1. আবাসিক ছাদের PV

5-20 কিলোওয়াট একক- বা তিন-ফেজ স্ট্রিং ইনভার্টারের ডিসি পাশে মাউন্ট করা হয়েছে, এটি প্ররোচিত বজ্রপাত এবং স্যুইচিং ট্রানজিয়েন্টকে ক্ল্যাম্প করে; 3.9 কেভি সুরক্ষা স্তর সুরক্ষা 600-800 V স্ট্রিং নিরোধক, যখন IP20 DIN-রেল হাউজিং একটি গার্হস্থ্য বিতরণ বোর্ডের ভিতরে ফিট করে।

2. ছোট C&I ধাতু-ডেক সোলার প্ল্যান্ট

20-60 কিলোওয়াট সিস্টেমে, প্রতি দুইটি স্ট্রিং-এ একটি SPD ইনস্টল করা হয় কম্বাইনার বক্স। দূরবর্তী-সংকেত পরিচিতি সমান্তরাল এবং তারের সাথে সংযুক্ত ইনভার্টারের RS-485 পোর্ট, মালিকের মোবাইলে "SPD ব্যর্থতা" অ্যালার্ম পাঠাচ্ছে অ্যাপ এবং কাটিং অনসাইট পরিদর্শন।

3. হোম হাইব্রিড পিভি-ব্যাটারি ইউনিট

48 V/51.2 V ব্যাটারি স্ট্যাক এবং একটি অল-ইন-ওয়ানের 600 V DC বাসের মধ্যে বৈদ্যুতিন সংকেতের মেরু বদল, SPD ব্যাটারি DC-DC দ্বারা উত্পন্ন সুইচিং সার্জেস প্রতিরোধ করে পিভি মডিউলগুলিতে প্রতিফলিত হওয়ার পর্যায়গুলি।

4. কমিউনিটি ডিসি চার্জার ≤80 কিলোওয়াট

750 V DC বাসে পাওয়ার মডিউলগুলি খাওয়ানো হয়, SPD আরসিংকে দমন করে ঘন ঘন প্লাগ/আনপ্লাগ চক্র দ্বারা সৃষ্ট বৃদ্ধি, অভ্যন্তরীণ SiC রক্ষা করে MOSFETs এবং হল সেন্সর.

5. টেলিকম টাওয়ার সোলার রেট্রোফিট

A –48 V লোড একটি 800 V PV বাসের সাথে একই আর্থিং নেটওয়ার্ক শেয়ার করে; এসপিডি বিদ্যুৎ আশ্রয় কেন্দ্রে ফিডার তারের সাথে বাজ পড়া বন্ধ করে, বিবিইউ এবং পরিবহন যন্ত্রপাতি অন-এয়ার রাখা।

প্রযুক্তিগত পরামিতি

দ্রষ্টব্য: T2 বিভাগ SPD প্রাথমিকভাবে বিতরণ সিস্টেমের প্রধান আগত ক্যাবিনেটে ব্যবহৃত হয়।

আনুষঙ্গিক ডিভাইস

ব্যর্থতা বিচ্ছিন্নতা ডিভাইস

সার্জ প্রটেক্টর একটি ব্যর্থতা বিচ্ছিন্নতা সুরক্ষা ডিভাইস দিয়ে সজ্জিত। অত্যধিক উত্তাপের কারণে প্রটেক্টর ভেঙ্গে গেলে, একটি ইঙ্গিত সংকেত প্রদান করার সময় এই ডিভাইসটি স্বয়ংক্রিয়ভাবে পাওয়ার গ্রিড থেকে সংযোগ বিচ্ছিন্ন করতে পারে। যখন রক্ষক স্বাভাবিকভাবে কাজ করে, তখন নির্দেশক উইন্ডো সবুজ দেখায়; ব্যর্থতার বিচ্ছিন্নতার পরে, উইন্ডোটি লাল দেখায়।

অ্যালার্ম রিমোট সিগন্যাল ডিভাইস

রক্ষক দূরবর্তী সংকেত পরিচিতি সঙ্গে নির্মিত হতে পারে. এই ডিভাইসে সাধারণত খোলা এবং সাধারণত বন্ধ পরিচিতির একটি সেট অন্তর্ভুক্ত থাকে। যখন রক্ষক স্বাভাবিকভাবে কাজ করে, তখন সাধারণত বন্ধ যোগাযোগ নিযুক্ত থাকে। যদি প্রটেক্টরের এক বা একাধিক মডিউল ব্যর্থ হয়, যোগাযোগটি স্বাভাবিকভাবে বন্ধ থেকে স্বাভাবিকভাবে খোলাতে স্যুইচ করবে, একটি ফল্ট সংকেত পাঠাতে স্বাভাবিকভাবে খোলা পরিচিতিকে সক্রিয় করবে।

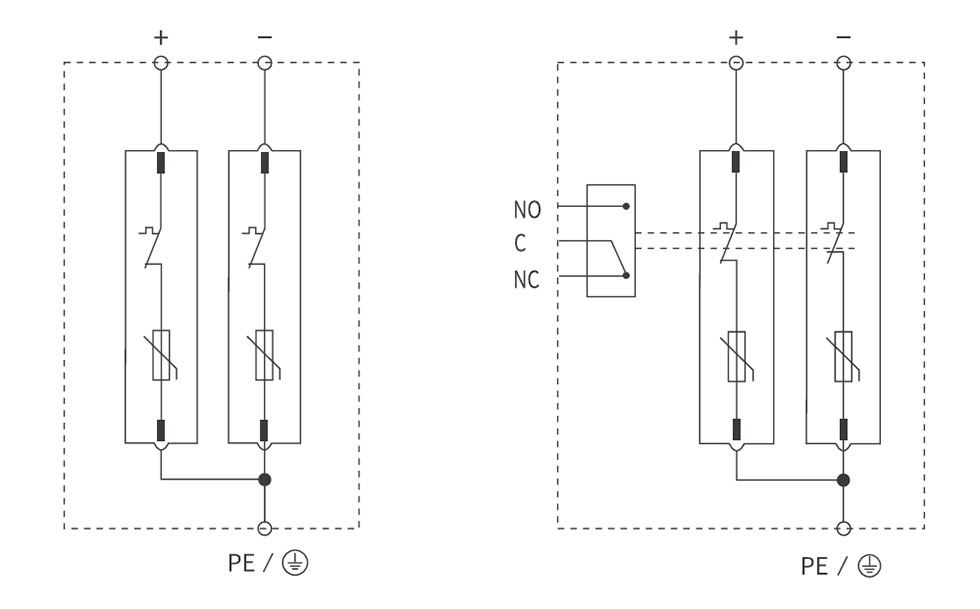

তারের ডায়াগ্রাম

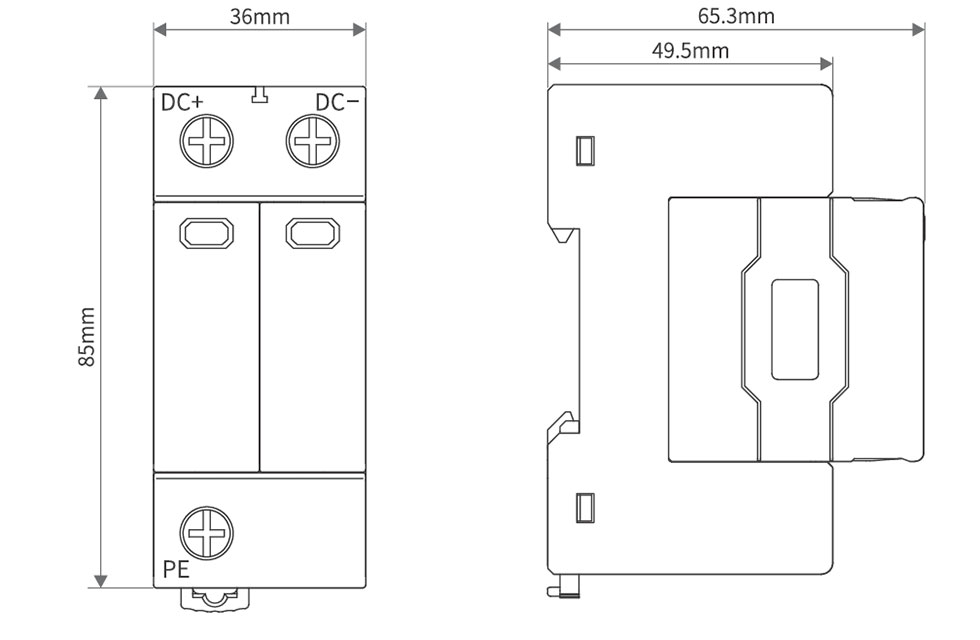

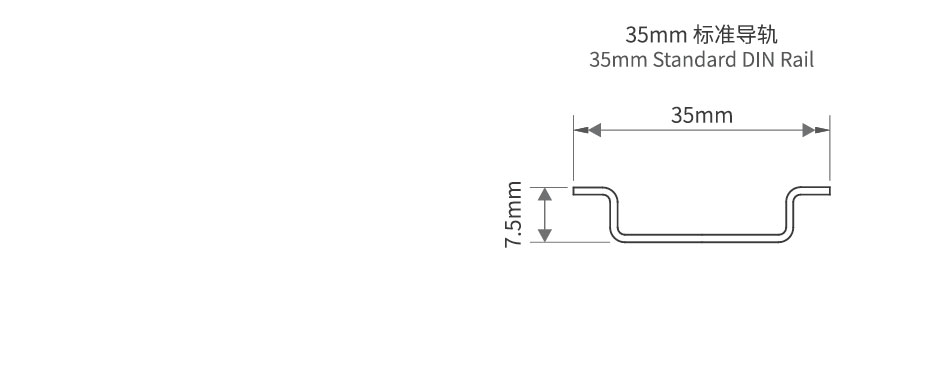

চেহারা এবং ইনস্টলেশন মাত্রা
