1500V ডিসি সার্জ প্রতিরক্ষামূলক ডিভাইস

SYS5-40P 1500V DC সার্জ প্রতিরক্ষামূলক ডিভাইস, চীন ভিত্তিক দ্বারা সরবরাহ করা হয়েছে নির্মাতা Zhejiang Soutya New Energy LLC, একটি 500–1500 V DC, T2-শ্রেণীর 40 kA সর্বোচ্চ স্রাব কারেন্ট এবং ≤5.2 kV ভোল্টেজ-সুরক্ষা সহ SPD স্তর, একটি ব্যর্থ-নিরাপদ তাপ সংযোগ বিচ্ছিন্ন এবং পরিবর্তন-ওভার রিমোট সমন্বিত SCADA ইন্টিগ্রেশনের জন্য যোগাযোগের সংকেত, ইন সার্জ ইমিউনিটির জন্য ইঞ্জিনিয়ারড ইউটিলিটি-স্কেল পিভি অ্যারে, কন্টেইনারাইজড BESS এবং হাই-পাওয়ার ইভি চার্জিং অবকাঠামো

অ্যাপ্লিকেশন দৃশ্যকল্প

1. ইউটিলিটি-স্কেল 1500 V সৌর খামার

3.3 মেগাওয়াট বৈদ্যুতিন সংকেতের মেরু বদল স্টেশনের DC ক্যাবিনেটের ভিতরে, MPPT ইনপুট প্রতি একটি SPD প্রত্যক্ষ এবং পরোক্ষ বজ্রপাত থেকে রক্ষা করে। 5.2 কেভি সুরক্ষা স্তর 6 কেভি নিরোধক সমন্বয় পূরণ করে, যখন রিমোট-কন্টাক্ট আউটপুট ফিড কেন্দ্রীভূত ঢেউ পর্যবেক্ষণের জন্য উদ্ভিদ SCADA.

2.কন্টেইনারাইজড BESS (2-5 MWh)

1200-1500 V ব্যাটারি ক্লাস্টার বাসে, SPD পাশে রেল-মাউন্ট করা হয় ফিউজ; এর থার্মাল ডিসকানেক্ট ড্রাই-কন্টাক্ট পিসিএসে লুপ করা হয় জরুরী-স্টপ সার্কিট, SPD ব্যর্থ হলে অবিলম্বে রূপান্তরকারীকে ব্লক করে এবং চাপ প্রসারণ প্রতিরোধ.

3.1500 V আল্ট্রা-ফাস্ট চার্জিং হাব ≥360 kW

রেকটিফায়ার ক্যাবিনেট 1500 V বাস এবং 1000 V ব্যাটারি সোয়াপ ট্রাক উভয়ই সার্কিট SPD-এর সাথে সমান্তরাল, যা থেকে 2 kV/µs খাড়া-সামনের ঢেউ সীমিত করে উচ্চ ক্ষমতার কন্টাক্টর এবং 1700 V IGBT মডিউলগুলিকে রক্ষা করে।

4. পার্বত্য অঞ্চলে এগ্রো-পিভি ট্র্যাকার সিস্টেম

ট্র্যাকার মোটর ফিডার (1000 V) দীর্ঘ সময় ধরে 1500 V স্ট্রিংয়ের পাশাপাশি চলে দূরত্ব; SPD, ট্র্যাকার জংশন বক্সে ইনস্টল করা, প্ররোচিত প্রতিরোধ করে স্ট্রিংগুলিতে কাপলিং থেকে বৃদ্ধি পায় এবং পিআইডি এবং কম্বাইনার-বক্স এড়িয়ে যায় নিরোধক ভাঙ্গন।

5. অফশোর পিভি বুস্টার প্ল্যাটফর্ম

উপরের দিকে 1500 V DC সংগ্রহ প্যানেলে, নিকেল-ধাতুপট্টাবৃত কপার টার্মিনাল সঙ্গে বিরোধী লবণ-স্প্রে আবরণ ব্যবহার করা হয়. দূরবর্তী সংকেত মাধ্যমে রূপান্তরিত হয় অনশোর কন্ট্রোল সেন্টারে ফাইবার-অপ্টিক, রিয়েল-টাইম সার্জ-স্ট্যাটাস সক্ষম করে তীর থেকে 40 কিমি পর্যবেক্ষণ।

প্রযুক্তিগত পরামিতি

দ্রষ্টব্য: T2 বিভাগ SPD প্রাথমিকভাবে এর প্রধান ইনকামিং ক্যাবিনেটে ব্যবহৃত হয় বিতরণ ব্যবস্থা।

আনুষঙ্গিক ডিভাইস

ব্যর্থতা বিচ্ছিন্নতা ডিভাইস

সার্জ প্রটেক্টর একটি ব্যর্থতা বিচ্ছিন্নতা সুরক্ষা ডিভাইস দিয়ে সজ্জিত। অতিরিক্ত উত্তাপের কারণে প্রটেক্টর ভেঙ্গে গেলে, এই ডিভাইসটি করতে পারে একটি প্রদান করার সময় এটিকে পাওয়ার গ্রিড থেকে স্বয়ংক্রিয়ভাবে সংযোগ বিচ্ছিন্ন করে ইঙ্গিত সংকেত। যখন রক্ষক স্বাভাবিকভাবে কাজ করে, তখন নির্দেশক উইন্ডো সবুজ দেখায়; ব্যর্থতার বিচ্ছিন্নতার পরে, উইন্ডোটি লাল দেখায়।

অ্যালার্ম রিমোট সিগন্যাল ডিভাইস

রক্ষক দূরবর্তী সংকেত পরিচিতি সঙ্গে নির্মিত হতে পারে. এই ডিভাইস সাধারণভাবে খোলা এবং সাধারণত বন্ধ পরিচিতির একটি সেট অন্তর্ভুক্ত করে। যখন অভিভাবক স্বাভাবিকভাবে কাজ করছে, সাধারণত বন্ধ যোগাযোগ নিযুক্ত করা হয়। অভিভাবকের এক বা একাধিক মডিউল ব্যর্থ হলে, যোগাযোগটি থেকে স্যুইচ হবে সাধারণত খোলার জন্য সাধারণত বন্ধ, স্বাভাবিকভাবে খোলা পরিচিতি সক্রিয় করে একটি ত্রুটি সংকেত পাঠান।

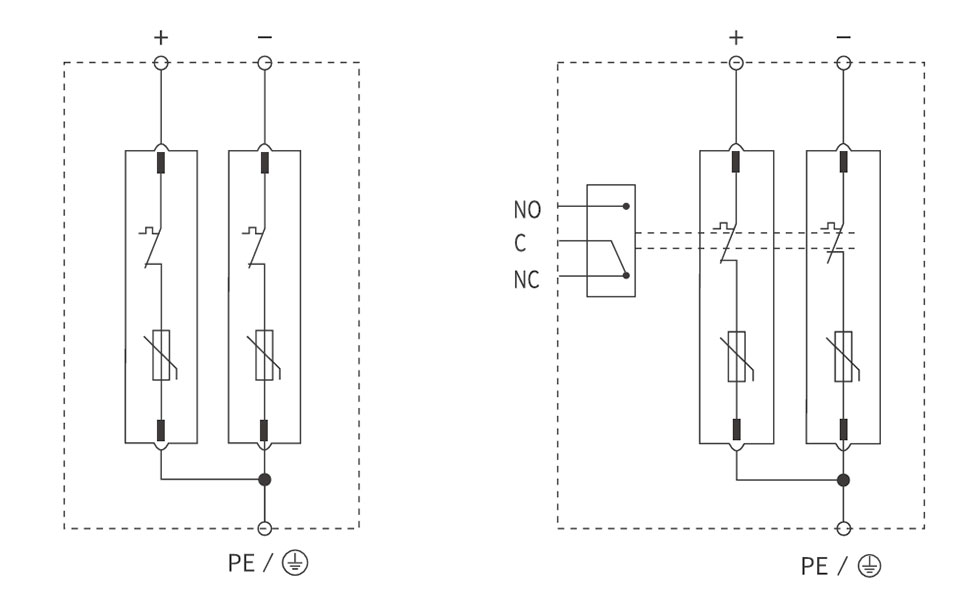

তারের ডায়াগ্রাম

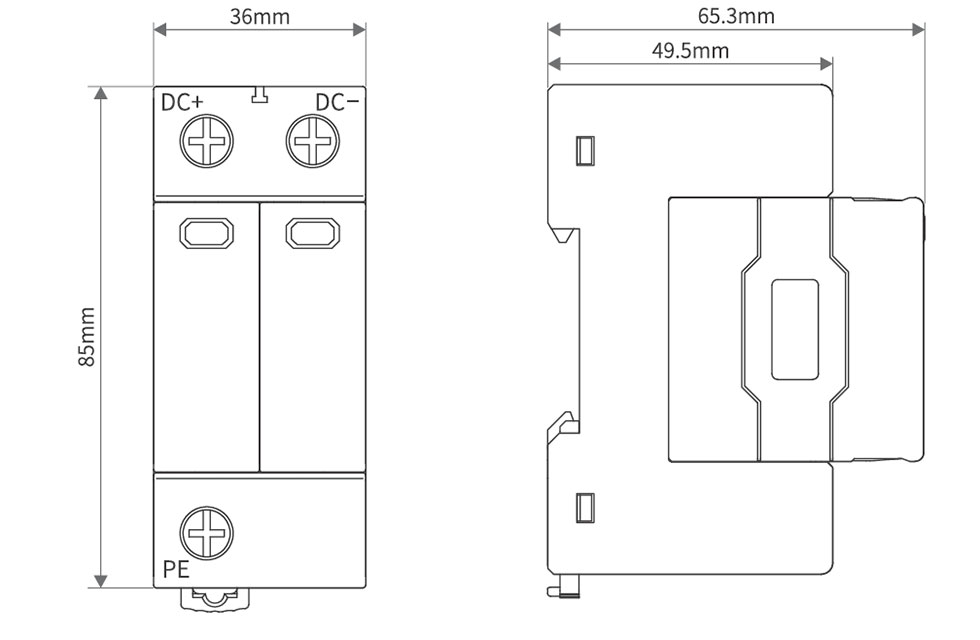

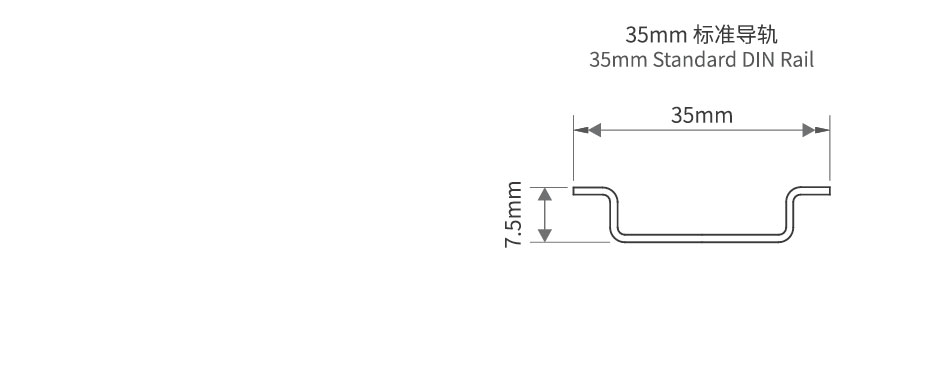

চেহারা এবং ইনস্টলেশন মাত্রা
