একটি এসি কম্বাইনার বক্স 6 ইন 1 আউট কী এবং কেন এটি বিতরণ করা সিস্টেমের জন্য অপরিহার্য

একটি পাওয়ার সিস্টেমে একটি এসি কম্বাইনার বক্স 6 ইন 1 আউট কী করে?

একটি এসি কম্বাইনার বক্স 6 ইন 1 আউট হল একটি ঘের যা ছয়টি এসি পাওয়ার ইনপুট সংগ্রহ করে—ইনভার্টার, জেনারেটর বা অন্যান্য এসি উত্স থেকে—এবং সেগুলিকে একক আউটপুট ফিডারে একত্রিত করে। এই আউটপুটটি তারপর একটি ট্রান্সফরমার, লোড সেন্টার বা ইউটিলিটি গ্রিডের সাথে সংযোগ করে। বাক্সে প্রতিটি ইনপুটের জন্য ওভারকারেন্ট সুরক্ষা ডিভাইস (সার্কিট ব্রেকার বা ফিউজ), একটি প্রধান সুইচ, সার্জ প্রতিরক্ষামূলক ডিভাইস এবং ঐচ্ছিক পর্যবেক্ষণ টার্মিনাল রয়েছে। এর প্রাথমিক কাজ হল একাধিক এসি সার্কিটকে নিরাপদ, সংগঠিত পদ্ধতিতে পরিচালনা করা, ফিল্ড ওয়্যারিং ত্রুটিগুলি হ্রাস করা এবং রক্ষণাবেক্ষণকে সহজ করা।

কেন আলাদা ডিস্ট্রিবিউশনের উপর একটি 6-ইনপুট কনফিগারেশন চয়ন করবেন?

একটি সিঙ্গেল 6-ইন-1-আউট এসি কম্বাইনার বক্স ব্যবহার করা ছয়টি পৃথক ডিস্ট্রিবিউশন পয়েন্ট ইনস্টল করার ক্ষেত্রে বিভিন্ন সুবিধা প্রদান করে:

• স্থান সঞ্চয়:ছয়টির পরিবর্তে একটি ঘের সরঞ্জাম কক্ষ বা বহিরঙ্গন এলাকায় পদচিহ্ন হ্রাস করে।
• কম ইনস্টলেশন খরচ:কম নল, তার, এবং সমাপ্তি উপাদান এবং শ্রম খরচ কম।
• সরলীকৃত সমস্যা সমাধান:কেন্দ্রীভূত অবস্থা ইঙ্গিত এবং লেবেল ত্রুটি সনাক্তকরণ গতি বাড়ায়।
• উন্নত সুরক্ষা সমন্বয়:মিলিত রেটিং সহ কারখানা-একত্রিত ব্রেকারগুলি ইনপুট এবং আউটপুট সার্কিটের মধ্যে নির্বাচনী সমন্বয় নিশ্চিত করে।
• সহজ সম্মতি:প্রত্যয়িত উপাদান সহ একটি প্রাক-একত্রিত বাক্স স্থানীয় কোডগুলি পূরণ করতে সহায়তা করে (যেমন, সৌর জন্য NEC 690)।

একাধিক স্ট্রিং ইনভার্টার বা একাধিক PCS ইউনিট সহ ব্যাটারি স্টোরেজ সিস্টেম সহ বাণিজ্যিক সোলার প্ল্যান্টের জন্য, একটি 6-ইনপুট কম্বাইনার বক্স একটি সাশ্রয়ী পছন্দ।

কিভাবে একটি এসি কম্বাইনার বক্স সার্কিট রক্ষা করে এবং নির্ভরযোগ্যতা উন্নত করে?

একটি এসি কম্বাইনার বক্স 6 ইন 1 আউট স্তর সুরক্ষা প্রদান করে:

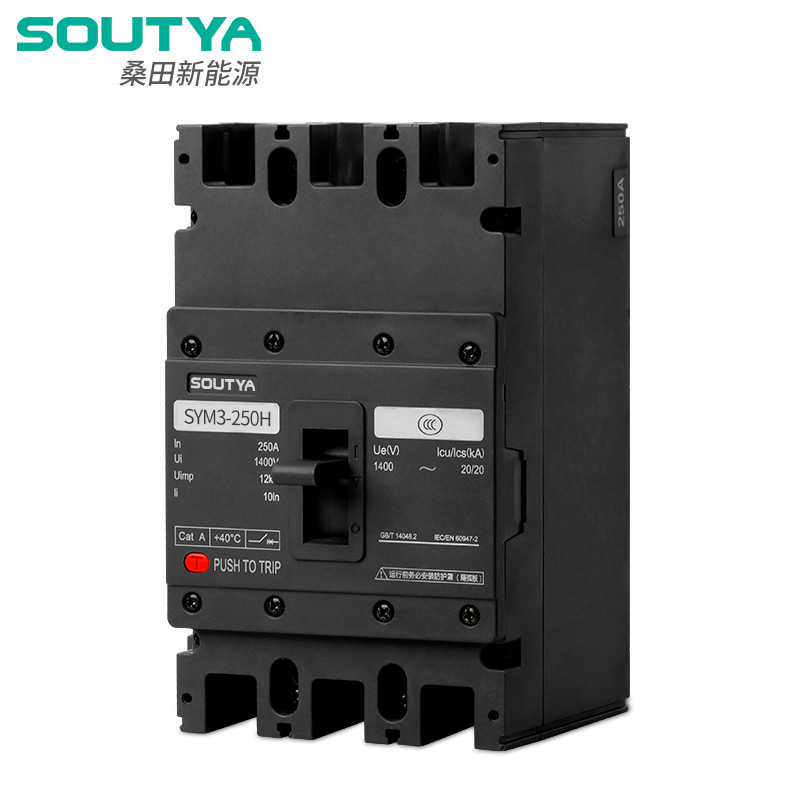

• ওভারকারেন্ট সুরক্ষা:প্রতিটি ইনপুট শাখা একটি মোল্ডেড-কেস সার্কিট ব্রেকার (MCCB) বা IEC 60898-1 বা IEC 60947-2 প্রতি রেট করা ক্ষুদ্র সার্কিট ব্রেকার (MCB) দ্বারা সুরক্ষিত। এই ডিভাইসগুলি তারের অতিরিক্ত গরম হওয়া রোধ করতে ফল্ট স্রোতকে বাধা দেয়।
• ঢেউ সুরক্ষা:টাইপ 2 সার্জ প্রতিরক্ষামূলক ডিভাইস (SPDs) বজ্রপাত বা স্যুইচিং থেকে ক্ষণস্থায়ী ওভারভোল্টেজগুলিকে ক্ল্যাম্প করে, ডাউনস্ট্রিম ইলেকট্রনিক্সকে সুরক্ষিত করে।
• শর্ট সার্কিট সুরক্ষা:প্রধান আউটপুট ব্রেকার একটি বড় ত্রুটির ক্ষেত্রে পুরো বাক্সটিকে বিচ্ছিন্ন করে।
• আর্ক-ফ্ল্যাশ প্রশমন:যথাযথ আইপি রেটিং এবং আর্ক-প্রতিরোধী ডিজাইন সহ ঘেরগুলি রক্ষণাবেক্ষণের সময় ঝুঁকি হ্রাস করে।

অবিচ্ছিন্ন স্রোত থেকে তাপ অপসারণের জন্য উচ্চ-মানের টার্মিনাল, পর্যাপ্ত ক্রস-সেকশন সহ বাসবার এবং তাপ ব্যবস্থাপনা (বাতাস চলাচল বা লাউভার্ড দরজা) ব্যবহার করে নির্ভরযোগ্যতা আরও উন্নত হয়।

একটি 6-ইন-1-আউট এসি কম্বাইনার বক্সে কোন উপাদানগুলি গুরুত্বপূর্ণ?

একটি ভাল ডিজাইন করা এসি কম্বাইনার বক্সের মধ্যে রয়েছে:

• ছয়টি ইনপুট ব্রেকার:প্রতিটি বৈদ্যুতিন সংকেতের মেরু বদল আউটপুট কারেন্টের জন্য রেট করা হয়েছে (যেমন, প্রতি শাখায় 20A থেকে 63A)।
• একটি প্রধান আউটপুট ব্রেকার:মোট সম্মিলিত বর্তমান (6 × শাখা রেটিং) পরিচালনা করার জন্য আকার।
• বাসবার সিস্টেম:তামা বা টিনযুক্ত তামা বাসবার সঠিক কারেন্ট-বহন ক্ষমতা এবং ব্যবধান সহ।
• সার্জ প্রতিরক্ষামূলক ডিভাইস (SPD):একটি টাইপ 2 4-পোল SPD 3-ফেজ সিস্টেমের জন্য।
• মনিটরিং ইউনিট (ঐচ্ছিক):বর্তমান ট্রান্সফরমার, ভোল্টেজ সেন্সর এবং দূরবর্তী শক্তি ব্যবস্থাপনার জন্য একটি মিটার।
• ঘের:স্টীল বা স্টেইনলেস স্টীল, লকিং হ্যান্ডেল সহ, আউটডোরের জন্য IP65 বা গৃহমধ্যস্থ ব্যবহারের জন্য IP54 রেট।

Soutyaele এর AC কম্বাইনার বক্স 6 in 1 out এ ABB/Schneider ব্রেকার এবং Phoebe SPDs ব্যবহার করে, যা ক্ষেত্র-প্রমাণিত নির্ভরযোগ্যতা নিশ্চিত করে।

একটি যোগ্য এসি কম্বাইনার বক্সের কোন মানগুলি মেনে চলতে হবে?

ইন্ডাস্ট্রিয়াল-গ্রেড এসি কম্বাইনার বক্সগুলিকে অবশ্যই একাধিক আন্তর্জাতিক এবং জাতীয় মান পূরণ করতে হবে:

• IEC 60947-4-1কন্টাক্টর এবং মোটর-স্টার্টারের জন্য যদি নিয়ন্ত্রণ ফাংশন অন্তর্ভুক্ত থাকে।
• IEC 60898-1ওভারকারেন্ট সুরক্ষায় ব্যবহৃত এসি সার্কিট ব্রেকারগুলির জন্য।
• IEC 60947-2উচ্চতর স্রোতের জন্য ঢালাই-কেস সার্কিট ব্রেকারগুলির জন্য।
• GB/T 14048.2-2020(চীনা সমতুল্য IEC 60947-2) লো-ভোল্টেজ সুইচগিয়ারের জন্য।
• IEC 61439 সিরিজলো-ভোল্টেজ সুইচগিয়ার এবং কন্ট্রোলগিয়ার অ্যাসেম্বলির জন্য।

এই মানগুলি নিশ্চিত করে যে ঘের, বাসবার এবং ডিভাইসগুলি তাপ, যান্ত্রিক এবং অস্তরক চাপ সহ্য করে। সংগ্রহের আগে সর্বদা পরীক্ষার শংসাপত্রের জন্য জিজ্ঞাসা করুন।

কিভাবে আপনার প্রকল্পের জন্য সঠিক এসি কম্বাইনার বক্স নির্বাচন করবেন?

একটি এসি কম্বাইনার বক্স 6 এর মধ্যে 1 টির মূল্যায়ন করার সময়, এই পরামিতিগুলি বিবেচনা করুন:

• ভোল্টেজ রেটিং:400V/480V AC (3-ফেজ) বা 230V (1-ফেজ)। সিস্টেম ভোল্টেজ মেলে।
• বর্তমান রেটিং:সমস্ত ইনপুট স্রোতের সমষ্টি (প্লাস 20% হেডরুম)। যেমন, ছয়টি 32A ইনপুট → 250A এ প্রধান ব্রেকার।
• ইনপুট সংখ্যা:6 মধ্যে 1 আউট স্থির করা হয়; কিছু বিক্রেতা প্রসারণযোগ্য সমাধান অফার.
• সুরক্ষা ডিভাইস:ব্রেকার প্রকার (MCB/MCCB), ব্রেকিং ক্ষমতা (বাণিজ্যিক জন্য ≥10kA), এবং খুঁটির সংখ্যা নিশ্চিত করুন।
• পরিবেশগত অবস্থা:প্রবেশ সুরক্ষা (যেমন, আউটডোরের জন্য IP65), পরিবেষ্টিত তাপমাত্রা পরিসীমা, UV প্রতিরোধ।
• সার্টিফিকেশন:CE, CB, UL (যদি আপনার বাজারের জন্য প্রয়োজন হয়)।
• পর্যবেক্ষণের প্রয়োজন:আপনার কি দূরবর্তী ডেটা লগিং প্রয়োজন? অন্তর্নির্মিত মিটার বা সিটি ইনপুট সহ একটি বাক্স চয়ন করুন৷

উদাহরণ স্বরূপ, Soutyaele-এর AC কম্বাইনার বক্স 6 in 1 out, বানিজ্যিক সৌর ছাদের জন্য উপযুক্ত, ঐচ্ছিক WIFI পর্যবেক্ষণ সহ IP65 এনক্লোসারে উপলব্ধ।
